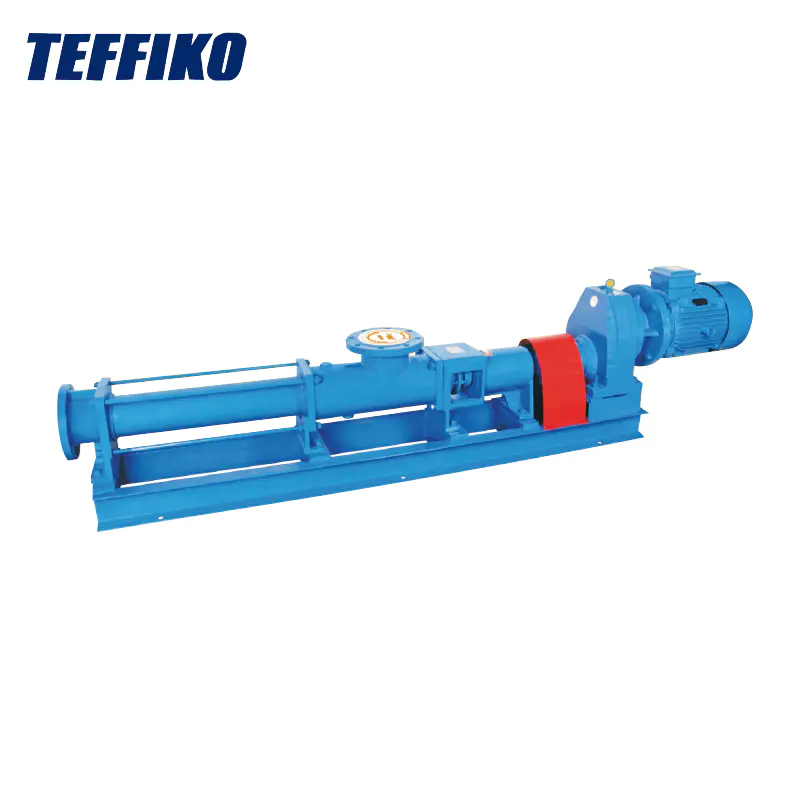

Teffike Ümumi Tip Tək vida nasosları aşağıdakı iş şəraiti üçün uygundur:
● Yüksək viskozitonluq mediasının daşınması: medianın viskozitesi, nasosun ölçüsündən asılı olaraq 20,000 ilə 200.000-dən 200.000 mpa · s.
● Medianın bərk hissəcikləri və ya lifləri olan medianın daşınması: maksimum hissəcik ölçüsü 16 mm, ən uzun lif uzunluğu 100 mm-dir. Qatı faza məzmunu ümumiyyətlə 40% -dir və mediada bərk pudra şəklində olanda 60% və daha yüksəklərə çata bilər.
● Davamlı və sabit nəqliyyat: qarşılıqlı nasoslar kimi dövri təzyiq dəyişikliyi yoxdur.
● Az - təşviqat nəqliyyatı: medianın xas bir quruluşuna zərər vermir.
● Qaldıran aşağı - səs-küy tələbləri.

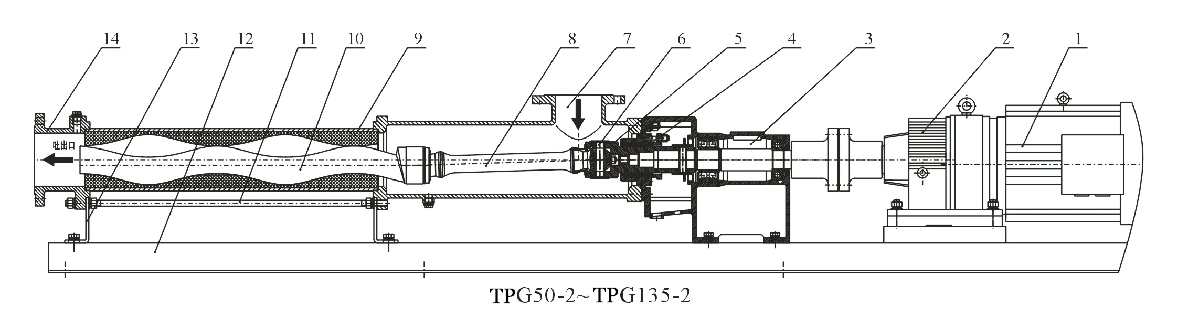

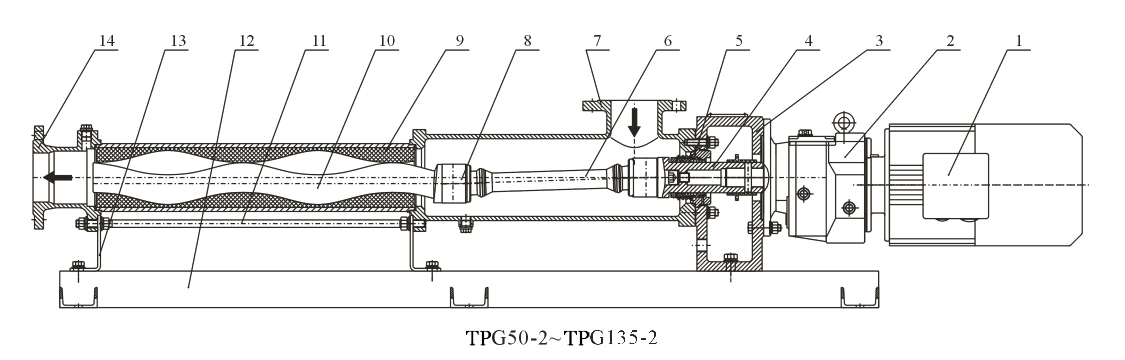

Tək vida nasosunun quruluş diaqramları
1.DizGarge Bədən 2.Tie Rod 4.Sizal Şaft 5.Hiversal Birgə Assambleyası.
1.Motor 2.Gearing Frame Komponenti 4.Packing Seal Komponenti.
1.Motor 2.Gearect-Bağlantı dəstəyi 4.Extension-Bağlantı Dəstəyi.
Tətbiq sahələri
● Ətraf Mühitin Mühafizəsi Sahəsi: Sənaye və daxili kanalizasiyanı, habelə çamuru, həmçinin qatı hissəciklər və qısa liflərdən ibarət olan sızanan suyu.
● ShipBuilding sənayesi: Gəmi alt təmizlənməsi və neft sularının qarışıqları, yağ çamuru və yağlı kanalizasiya kimi medianın daşınması üçün istifadə olunur.
● Neft sənayesi: xam neft, neft sularının qarışıqları və kömürlü metan - su qarışıqları nəql edir.
● Əczaçılıq və gündəlik kimya sənayesi: müxtəlif viskozlu slurries, emulsiyalar və məlhəm - tip kosmetika çatdıra bilər.
● Qida konserv sənayesi: Viskoz nişastaları, yeməli yağları, bal, tıxaclar və kremləri nəql edə bilərsiniz.
● Brewing sənayesi: Fermentləşdirilmiş viskoz şlamları, qalın distillerin taxılları, qida məhsullarının qalıqları və müxtəlif bərk lombalar olan selikli mayelər üçün uyğundur.
● İnşaat sənayesi: Sement havan, əhəng havan və örtüklər kimi pasty maddələrin püskürməsi və daşınması üçün istifadə olunur.
● Dağ-mədən sənayesi: yeraltı su və slurry - mina içərisində möhkəm hissəcikləri olan kanalizasiya qurutur.
● Kimya sənayesi: Halzal nasosu müxtəlif asqılar, yağlar, kolloidal şlam və yapışdırıcılar nəql edir.
● Çap və kağız - Sənaye hazırlamaq: Divar kağızı üçün yüksək keyfiyyətli mürəkkəblər və PVC plastik pastalarını çatdıra bilərsiniz.
● Sənaye qazanları və elektrik stansiyaları: Spiral nasos kömür suyunu daşımaq üçün istifadə olunur.
Performans parametr masaları
| Yox | Nasos modeli | Axın m³ / h | Təzyiq mpa | Rated Speed RPM | Motor gücü kw | nlet diametri mm | Outlet Caliber mm | Funksiya |
| 1 | TPG10-1-v | 0.1 | 0.6 | 960 | 0.55 | 25 | 25 | pam nəqliyyat |
| 2 | TPG13-1-v | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | pam nəqliyyat |
| 3 | TPG15-1-v | 0.6 | 0.6 | 960 | 0.75 | 25 | 25 | pam nəqliyyat |
| 4 | TPG20-1-v | 0.8 | 0.6 | 960 | 0.75 | 25 | 25 | pam nəqliyyat |
| 5 | TPG25-1-v | 2 | 0.6 | 960 | 1.5 | 32 | 25 | Nəql çağı |
| 6 | TPG30-1-V | 5 | 0.6 | 960 | 2.2 | 50 | 40 | Nəql çağı |
| 7 | TPG35-1-V | 8 | 0.6 | 960 | 3 | 65 | 50 | Nəql çağı |
| 8 | TPG40-1-v | 12 | 0.6 | 960 | 4 | 80 | 65 | Nəql çağı |
| 9 | TPG50-1-v | 20 | 0.6 | 960 | 5.5 | 100 | 80 | Nəql çağı |
| 10 | TPG60-1-v | 30 | 0.6 | 960 | 11 | 125 | 100 | Nəql çağı |
8 qütblü motor (aşağı gərginlikli ilk-stap inlet nasosu olan TPG tipli nasosun seçilməsi)
| Yox | Nasos modeli | Axın m³ / h | Təzyiq mpa | Rated Speed RPM | Motor gücü kw | Giriş diametri mm | Outlet Caliber mm | Funksiya |
| 1 | TPG10-1-v | 0.08 | 0.6 | 720 | 0.55 | 25 | 25 | pam nəqliyyat |
| 2 | TPG13-1-v | 0.3 | 0.6 | 720 | 0.55 | 25 | 25 | pam nəqliyyat |
| 3 | TPG15-1-v | 0.45 | 0.6 | 720 | 0.55 | 25 | 25 | pam nəqliyyat |
| 4 | TPG20-1-v | 0.6 | 0.6 | 720 | 0.55 | 25 | 25 | pam nəqliyyat |
| 5 | TPG25-1-v | 1.5 | 0.6 | 720 | 1.1 | 32 | 25 | Nəql çağı |
| 6 | TPG30-1-V | 4 | 0.6 | 720 | 2.2 | 50 | 40 | Nəql çağı |
| 7 | TPG35-1-V | 6 | 0.6 | 720 | 2.2 | 65 | 50 | Nəql çağı |
| 8 | TPG40-1-v | 9 | 0.6 | 720 | 3 | 80 | 65 | Nəql çağı |
| 9 | TPG50-1-v | 15 | 0.6 | 720 | 4 | 100 | 80 | Nəql çağı |
| 10 | TPG60-1-v | 25 | 0.6 | 720 | 7.5 | 125 | 100 | Nəql çağı |
| 11 | TPG70-1-v | 40 | 0.6 | 720 | 11 | 150 | 125 | Nəql çağı |
| 12 | TPG85-1-v | 50 | 0.6 | 720 | 15 | 150 | 150 | Nəql çağı |
| Yox | Nasos rejimi | Axın m³ / h | Təzyiq mpa | Rated Speed RPM | Motor gücü kw | nlet diametri mm | Outlet Caliber mm | Funksiya |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | pam nəqliyyat |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | pam nəqliyyat |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | pam nəqliyyat |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | pam nəqliyyat |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Nəql çağı |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Nəql çağı |
| 7 | Tpg35-2-v | 8 | 1.2 | 960 | 4 | 65 | 50 | Nəql çağı |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Nəql çağı |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Nəql çağı |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Nəql çağı |
TPG tipli nasosun 8 qütblü motor (aşağı gərginlikli ikinci-masajlı çamur nasosu) seçimi
| Xeyr. | Nasos modeli | Axın m³ / h | Təzyiq mpa | Rated Speed RPM | Motor gücü kw | Giriş diametri mm | Outlet Caliber mm | Funksiya |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | pam nəqliyyat |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | pam nəqliyyat |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | pam nəqliyyat |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | pam nəqliyyat |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Nəql çağı |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Nəql çağı |
| 7 | Tpg35-2-v | 6 | 1.2 | 720 | 3 | 65 | 50 | Nəql çağı |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Nəql çağı |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Nəql çağı |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Nəql çağı |
| 11 | Tpg70-2-v | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Nəql çağı |
| Xeyr. | Nasos modeli | Axın m³ / h | Təzyiq mpa | Rated Speed RPM | Motor gücü kw | Giriş diametri mm | Outlet Caliber mm | Funksiya |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | pam nəqliyyat |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | pam nəqliyyat |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | pam nəqliyyat |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | pam nəqliyyat |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Nəql çağı |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Nəqliyyat Sudge |
| 7 | Tpg35-2-v | 8 | 1.2 | 960 | 4 | 65 | 50 | Nəql çağı |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Nəql çağı |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Nəql çağı |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Nəql çağı |
8 qütblü motor ilə TPG tipli nasosun seçimi (yüksək -volte ikinci mərhələli çamur nasosu)
| Yox | Nasos modeli | Axın m³ / h | Təzyiq mpa | Rated Speed RPM | Motor gücü kw | Giriş diametri mm | Outlet Caliber mm | Funksiya |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | pam nəqliyyat |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | pam nəqliyyat |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | pam nəqliyyat |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Nəql çağı |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Nəql çağı |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Nəql çağı |
| 7 | Tpg35-2-v | 6 | 1.2 | 720 | 3 | 65 | 50 | Nəql çağı |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Nəql çağı |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Nəql çağı |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Nəql çağı |
| 11 | Tpg70-2-v | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Nəql çağı |
