API 610 neft-kimya, neft-qaz və kimya sənayelərində üfüqi mərkəzdənqaçma nasoslar üçün əsas ümumi standart kimi xidmət edir. Bu standart sənaye mərkəzdənqaçma nasoslarını üç əsas konfiqurasiyaya təsnif edir: OH asma nasoslar, BB rulmanlar arası nasoslar və VS şaquli asma nasoslar. API 610-a uyğun nasoslarda illərlə dərin tədqiqat-tədqiqat və istehsal təcrübəsi ilə Teffiko standartlaşdırılmış struktur dizaynı və tələbkar iş şəraitinə uyğunlaşmaq üzrə zəngin təcrübə vasitəsilə müxtəlif sənayelər üçün yüksək etibarlı maye daşıma həlləri təqdim edir.

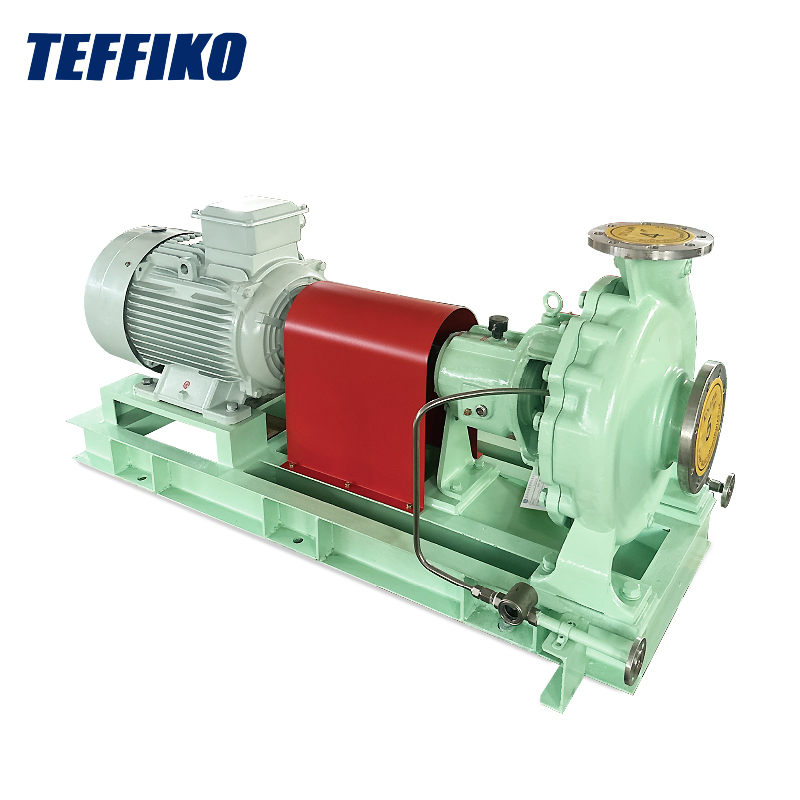

OH (Həddindən artıq nasos):Pervane nasos şaftının ucunda quraşdırılıb, rulman korpusunun xaricində konsolda yerləşdirilir. Yastıq qurğusu proses mayesindən tamamilə təcrid olunub. Bu, əsas yüngül üfüqi nasos növüdür.

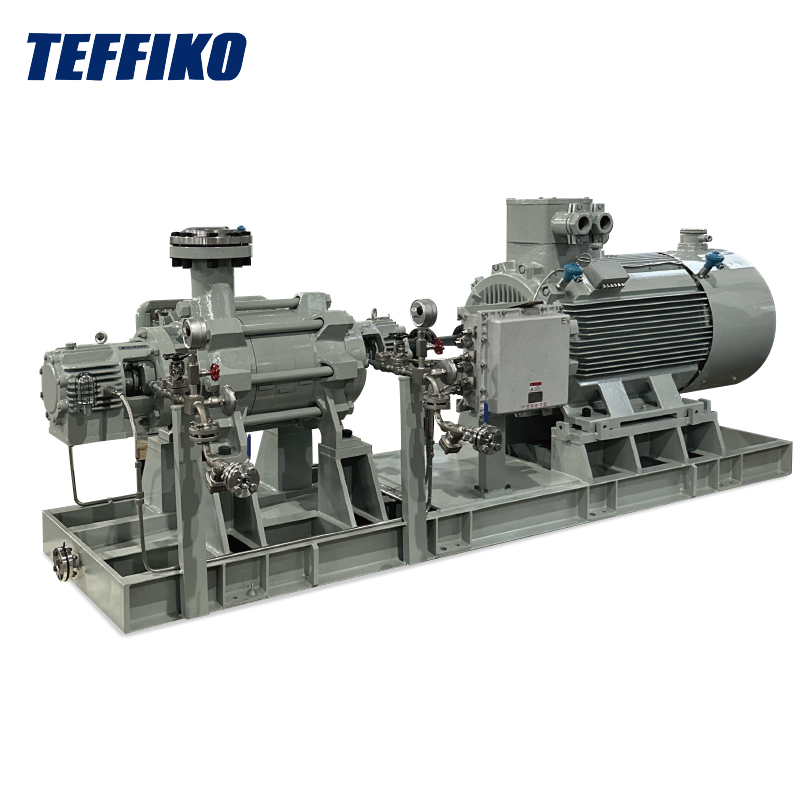

BB (Yataqlar Arası Pompası):Pervane simmetrik dayaq strukturuna malik iki podşipnik dəsti arasında yerləşdirilib ki, bu da tələb olunan iş şəraiti üçün rotor balansını və ümumi dəstəyin sərtliyini xeyli yaxşılaşdırır.
VS (şaquli asma nasos):Nasos şaftı və çarx şaquli olaraq asılır və daşınan mayeyə batırılır. O, əsasən şaquli dərin su və tankdaxili daşıma ssenarilərində tətbiq edilir və bu sənəddə ətraflı müzakirə edilməyəcək.
Məkan məhdudiyyətləri olan layihələr üçün uyğun olan kiçik ölçülərə malik kompakt ümumi quruluş; sadə təmir əməliyyatları; mexaniki möhürlərin və çarxların rahat yoxlanılması və dəyişdirilməsi, bu da dayanma müddətini əhəmiyyətli dərəcədə azaldır; sabit-təzyiqli və orta-hidravlik-yük şəraiti üçün uyğundur və kommunal xidmət vəzifələri üçün əla uyğunlaşma qabiliyyəti nümayiş etdirir.
Həddindən artıq asılmış konstruksiya ilə məhdudlaşdırılan şaftın yüksək əyilmə riski böyük çarx diametrli və yüksək təzyiq şəraitində baş verir ki, bu da asanlıqla həddindən artıq vibrasiyaya səbəb ola bilər. Yüksək axınlı, yüksək temperaturlu, yüksək təzyiqli davamlı ağır istehsal sistemləri üçün uyğun deyil. Uzunmüddətli ağır iş şəraitində qısa xidmət müddəti və sürətli sızdırmazlıq aşınması ilə xarakterizə olunur.
Bitki kommunal su nəqliyyatı, kimyəvi reagentin dozası, yüngül-karbohidrogenlərin ötürülməsi, köməkçi proses-mayenin daşınması və digər qeyri-kritik, aralıq və ya aşağı yüklü vəzifələr.
Simmetrik rotor dəstəyi dizaynı güclü yük adaptasiyasına və son dərəcə yüksək mil dayanıqlığına imkan verir; aşağı dinamik mil yükləri ilə yüksək temperatur və yüksək təzyiq şəraitində uzunmüddətli işləmə qabiliyyətinə malik; balanslaşdırılmış rotor qüvvələri OH nasosları ilə müqayisədə daha üstün əməliyyat dayanıqlığı təmin edərək, avadanlığın vibrasiyasını və eksenel təkanını effektiv şəkildə azaldır.
Daha ağır avadanlığın çəkisi, daha böyük yer izi və möhkəm və möhkəm avadanlıq təməlləri üçün tələblər; mürəkkəb və mürəkkəb konstruksiyalar, xüsusilə çoxmərhələli BB nasosları üçün; ağır texniki iş yükü və quraşdırma zamanı hizalama dəqiqliyi üçün ciddi tələblər ilə çətin sökülmə və texniki xidmət prosedurları.
Neft-qaz boru kəmərinin uzun məsafələrə daşınması, neft yatağına su vurma sistemləri, neft emalı zavodunun amin-maye dövranı, yüksək temperaturlu qüllə-dibdən axıdılması, qazanın qidalanması-suyun təzyiqi və digər kritik davamlı istehsal vəzifələri.
İki nasos növü arasında aparat konfiqurasiyalarının, performansın və istismar-xidmət fərqlərinin tez fərqləndirilməsini asanlaşdırmaq üçün API 610 standartı altında aşağıdakı tam müqayisə cədvəli əsas seçim parametrlərini əhatə edir:
| Müqayisə maddəsi | OH həddindən artıq nasos | BB rulmanlar arası nasos |
|---|---|---|
| Şaft Dəstəyi Metodu | Tək uçlu aşırı dəstək | İkili rulmanlı simmetrik dayaq |
| Ayaq izi və təməl | Sadə təməl ilə kompakt ölçü | Gücləndirilmiş təməl tələb edən böyük ölçü |
| Təzyiqlə işləmə qabiliyyəti | Orta təzyiq üçün uyğundur | Yüksək / ultra yüksək təzyiq üçün uyğundur |
| Axın tutumu | Aşağı-orta axın | Güclü yük tolerantlığı ilə orta-yüksək axın |
| Baxım asanlığı | Rahat təmir ilə sadə quruluş | Geniş təmir prosedurları ilə kompleks struktur |
| Eksenel Yük və Deformasiya | Şaftın əyilməsi baş verir; orta sabitlik | Əhəmiyyətli deformasiya olmadan balanslaşdırılmış yüklər |
| Rotor Dynamics Performance | Nisbətən aşağı fırlanma sürəti ilə məhdud sərtlik marjası | Kifayət qədər sərtlik, aşağı vibrasiya və yüksək sabitlik |
| Rulman növü | Bilyalı / diyircəkli sürtünmə əleyhinə rulmanlar | Qollu / əyilməli rulmanlar |
| Sızdırmazlığın konfiqurasiyası | Adi tək / ikiqat patron mexaniki möhürlər | Flush tipli / tandem yüksək təzyiqli möhürlər |
| Ümumi istifadə olunan materiallar | 316 paslanmayan polad, dupleks paslanmayan polad | Xrom polad, Inconel, Hastelloy |
Orta-aşağı təzyiq, kiçik-orta axın köməkçi kommunal-xidmət şərtləri altında məhdud yerlə, aşağı qiymətə, rahat istismara və texniki xidmətə yönəlmiş layihələr üçün OH-dən yuxarı nasoslara üstünlük verilir. Avadanlıqların dayanıqlığı, aşağı nasazlıq dərəcəsi və uzun xidmət müddəti üçün ciddi tələblərə malik yüksək temperatur, yüksək təzyiq və yüksək axın şərtlərinə məruz qalan kritik fasiləsiz istehsal qurğuları üçün BB rulmanlar arası nasoslar qəbul edilməlidir. Faktiki nasos seçimi avadanlığın etibarlılığını və layihə iqtisadiyyatını tarazlaşdırmaq üçün orta korroziya, özlülük və start-stop tezliyi kimi parametrlərin hərtərəfli qiymətləndirilməsini tələb edir.
Fərdi satınalma tələbləri, texniki məlumat, nümunələr, qiymətlər və ya toplu sifariş həlli sorğuları üçün (https://www.teffiko.com). Tətbiq tələblərinizi müzakirə etmək və istehsal ehtiyaclarınız üçün müvafiq həlləri müəyyən etmək üçün TEFFİKO komandası ilə əməkdaşlıq edin.
