ISG şaquli vssw üfüqi mərkəzdənqaçma nasoslarına dair hərtərəfli bələdçi

Sənaye maye daşınması sahəsində, ISG şaquli mərkəzdənqaçma nasosları və ISW üfüqi mərkəzdənqaçma nasosları özünəməxsus struktur üstünlükləri və dəqiq ssenari uyğunluğu səbəbindən çoxsaylı tətbiq ssenariləri üçün əsas seçim halına gəldi. Bununla birlikdə, xüsusi iş şəraiti ilə üzləşdikdə, dəqiq model seçiminə nail olmaq peşəkar bir problemdir. Mühəndislik qrupu olaraqTefiko, tamamilə optimal nasos modeli olmadığını, yalnız ən uyğun həll olduğunu yaxşı bilirik. Bu məqalə Dörd əsas ölçüdən ISG və ISW sentrifugal nasosları arasında hərtərəfli müqayisə aparacaq: struktur dizaynı, performans xüsusiyyətləri, tətbiq olunan ssenarilər, quraşdırma və istismarı. Məlumatlı qərarlar qəbul etməyə kömək etmək üçün Teffikonun model seçimində praktik təcrübəsini də bölüşəcəkdir.

Mətbuatda

1.İstruktur dizayn

2.Müharibə xüsusiyyətləri

3.Allah edilə bilən ssenarilər

4.İnstallıq və texniki xidmət

I. ISG şaquli mərkəzdənqaçma nasosları və ISW üfüqi mərkəzdənqaçma nasosları arasında struktur dizaynı müqayisəsi

ISG şaquli mərkəzdənqaçma nasosları və ISW üfüqi mərkəzdənqaçma nasosları arasındakı əsas fərq, struktur dizaynı ilə başlayır. Bu, öz kosmik işğalını, quraşdırma metodu və boru kəmərinin uyğunlaşma məntiqini müəyyənləşdirir, model seçimi zamanı əsas amilin nəzərə alınmasını təmin edir.

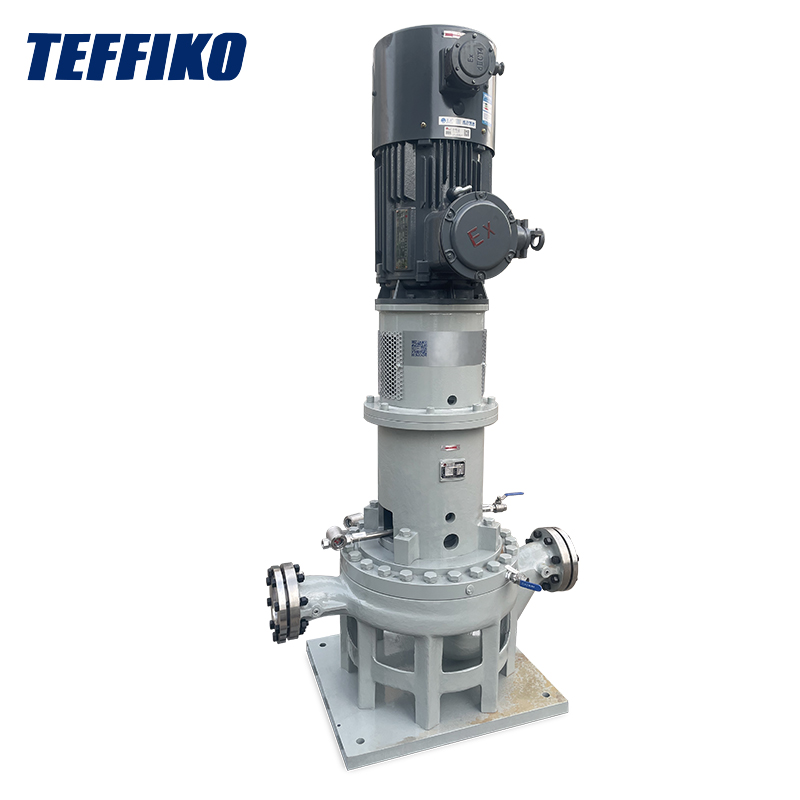

(İ) ISG şaquli mərkəzdənqaçma nasosu: kosmik qənaət üçün şaquli düzülüş

ISG şaquli nasos, öz nasos şaftının yerə perpendikulyar olan inteqrasiya edilmiş şaquli bir quruluşu qəbul edir. Nisbətən yüksək ümumi hündürlüyü, lakin kiçik bir mərtəbə sahəsi var. Onun su giriş və çıxışı, əlavə bir bazaya ehtiyac olmadan boru kəməri sisteminə birbaşa inteqrasiya etməyə imkan verir. Bu, yüksək mərtəbəli binalarda və ya kompakt istehsal xətlərində ikinci dərəcəli su təchizatı avadanlıqları kimi dar kosmik ssenarilər üçün xüsusilə uyğundur.

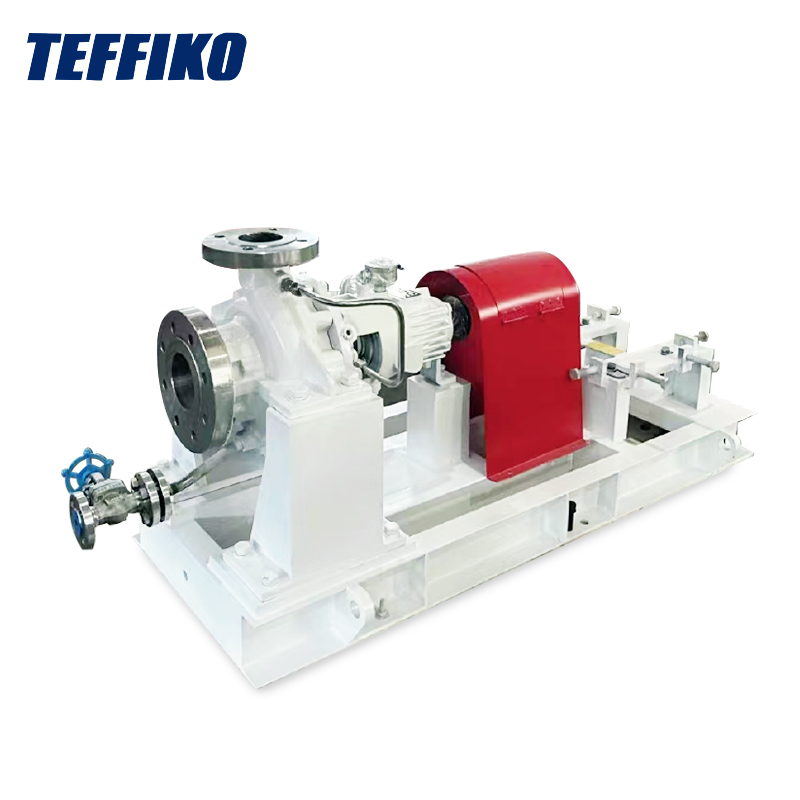

(İi) isw üfüqi mərkəzdənqaçma nasosu: yüksək sabitlik üçün üfüqi düzen

ISW üfüqi nasosu motor və nasos gövdəsinin üfüqi bir koaksial olduğu bir quruluşu, nasos şaftının yerə paralel və baza vasitəsilə fiksasiya tələb etməsi ilə bir quruluşa malikdir. Onun giriş və çıxışı, üfüqi boru kəmərləri ilə birbaşa əlaqəni asanlaşdıran və müqavimət itkisini azaltmağı asanlaşdıran eyni üfüqi xəttdə yerləşir. Bu quruluşun aşağı çəkisi mərkəzi var və sabit bir əməliyyat təmin edir, geniş seminar və ya bələdiyyə su bitkiləri kimi kifayət qədər yer sahəsi olan ssenarilərə uyğun ssenarilərə uyğundur.

II. Performans xüsusiyyətləri müqayisəsi: Enerji istehlakı, baş və kavitasiya müqaviməti

Struktur fərqlər xaricində, iki birbaşa təsir əməliyyatı və tətbiq olunan iş şəraiti arasındakı performans dəyişikliyi. Bu, enerji istehlakı, baş aralığı və kavitasiya müqavimətinə dair uyğunlaşmalarında xüsusilə aydındır.

(İ) Enerji istehlakı və səmərəliliyi

Hidravlik səmərəliliyi baxımından həm ISG, həm də ISW sentrifugal nasoslar qabaqcıl hidravlik model dizaynlarını qəbul edir. Təmzçi axını kanalını optimallaşdırdıqdan sonra, qiymətləndirilən iş şəraiti altında səmərəliliyi nisbətən yaxındır, adətən 75% -dən 85% arasında dəyişir. Bununla birlikdə, dəyişkən yükləmə ssenarilərində fərqlər ortaya çıxır:

• ISW üfüqi mərkəzdənqaçma nasosu, qiymətləndirilən axın xaricində işləyərkən daha kiçik bir səmərəlilik düşməsinə səbəb olan bir incə nasos bədən axını kanalına malikdir. Böyük axın dalğalanmaları olan ssenarilər üçün daha uyğundur.
• ISG şaquli mərkəzdənqaçma nasosu qiymətləndirilən axın altında sabit səmərəliliyi saxlayır, lakin axın dalğalanarkən daha sürətli səmərəliliyi artırır. Daimi axın tələbləri olan ssenarilər üçün daha uyğundur.

Enerji istehlakı baxımından:

• ISG nasosu aşağı axın, yüksək səviyyəli iş şəraiti altında daha az enerji istehlak edir.
• ISW Nasosu yüksək axın, aşağı baş tətbiqlərdə daha yaxşı enerji səmərəliliyini təqdim edir.

(İi) baş diapazonu

• ISG şaquli mərkəzdənqaçma nasosunun baş silsiləsi ümumiyyətlə 5m-125 m-dir, "yüksək baş, aşağı axın" nəqliyyat ehtiyaclarını daha çox bacarıqlı hala gətirir. Onun şaquli quruluşlu nasos şaftı ayı güc verir; Yüksək başında işləyərkən, pervanetin mərkəzdənqaçma qüvvəsinin ötürülməsi daha sabitdir və həddindən artıq təzyiqin səbəb olduğu mil sapması daha az baş vermə ehtimalı azdır. Buna görə, tez-tez yüksək mərtəbəli tikinti su təchizatı və qazan suyu suyu kimi ssenarilərdə istifadə olunur.
• ISW üfüqi mərkəzdənqaçma nasosunun baş silsiləsi, ümumiyyətlə, 3M-80 m-dən ümumiyyətlə "orta baş, yüksək axın" mövzusuna yönəlmişdir. Onun üfüqi quruluşu böyük axın medianın sabit daşınmasına və yüksək başın səbəb olduğu həddindən artıq eksenel qüvvənin qarşısını almaq üçün daha yaxşı uyğunlaşa bilər. Aşağı baş tələbləri olan ssenarilər üçün uygundur, lakin bələdiyyə boru şəbəkəsi su ötürülməsi, sənaye dövriyyə suyu və kənd təsərrüfatı suvarması kimi yüksək axın tələbləri.

(İii) Kavitasiya müqaviməti: Isw kənarına malikdir

ISW üfüqi nasosunun xalis müsbət emiş başlığı (NPSH) adətən, adətən, ISG nasosundan 0,5 m-1.5 m aşağıdır. Onun əmzik limanı dizaynı daha optimallaşdırılır, asanlıqla buporizasiya edilmiş media və ya yüksək əmmə müqaviməti altında kavitasiyaya daha az meylli hala gətirir. Digər tərəfdən ISG şaquli nasosu, yaxşı emiş və qısa boru kəmərləri olan hallar üçün daha uyğundur.

III. Tətbiq olunan ssenarilərin müqayisəsi: Tələb olunan uyğunluq açardır

(İ) ISG şaquli mərkəzdənqaçma nasosu: dar yer və yüksək ssenarilər üçün ilk seçim

• Yüksək mərtəbəli binalarda ikinci dərəcəli su təchizatı: yüksək mərtəbəli sakinlər nisbətən yüksək su təzyiqini tələb edir və avadanlıq otaqları ümumiyyətlə damda və ya dar yerdəki zirzəmiyə yerləşdirilir. ISG şaquli mərkəzdənqaçma nasosu bu ssenarinin kiçik mərtəbə sahəsinin və yüksək başının üstünlükləri ilə mükəmməl uyğun gəlir.
• Kiçik sənaye avadanlıqlarını dəstəkləmək: Kiçik qazanlar üçün CNC dəzgahları və qidalanma su sistemləri kimi soyutma sistemləri. Bu ssenarilərdə sabit axın tələbi və məhdud quraşdırma sahəsi var və ISG nasosu yer qənaət etmək üçün boru kəmərinə inteqrasiya edilə bilər.
• Ticarət binalarında su dövranı: "Ticarət mərkəzlərində otellərdə və yanğın su təchizatı sistemlərində mərkəzi kondisionerlər üçün soyutma su dövranı". ISG nasosunun şaquli quruluşu, qapısında və ya küncdəki boru kəmərləri ilə əlaqəni asanlaşdırır, qapalı düzeni təsir etmədən.

(İi) ISW üfüqi mərkəzdənqaçma nasosu: Böyük yer və yüksək axın ssenariləri üçün əsas seçim

• Bələdiyyə suyunun təmizlənməsi: Kanalizasiya təmizləyici qurğularda və su işlərində boru şəbəkəsində boru şəbəkəsində təkrar istifadə daxil olmaqla. Bu ssenarilərin böyük axın tələbi və kifayət qədər yer boşluğu var və ISW nasosunun üfüqi düzeni toplu quraşdırma və mərkəzləşdirilmiş istismar təmin edir.
• Genişmiqyaslı sənaye istehsalı: məsələn, kimyəvi müəssisələrdə və metallurgiya zavodlarında kimyəvi müəssisələrdə və soyutma suyu sistemlərində xammal nəqliyyatı kimi. Bu ssenarilərin böyük axın dalğalanmalarına malikdir və kavitasiya müqaviməti tələb edir və ISW nasosu bu ehtiyacları ödəmək üçün daha yaxşı sabitlik və uyğunlaşma var.
• Kənd təsərrüfatı və mülki suvarma: böyük balıq gölməçələrində əkinçilik suvarma və su dəyişməsi daxil olmaqla. Bu ssenarilərin baş tələbi aşağı tələbi var, lakin böyük axın tələbidir və ISW nasosunun aşağı enerji istehlakı və asan təmir işlərinin uzunmüddətli əməliyyat xərclərini azalda bilər.

İv. Quraşdırma və texniki baxış müqayisəsi

Quraşdırma çətinliyi və istismar xərcləri uzunmüddətli istifadə zamanı nəzərə alınmayan amillərdir. Bu ölçüdə ikisi arasındakı fərqlər sonrakı mərhələdə əməliyyat səmərəliliyinə birbaşa təsir göstərir.

(İ) quraşdırma

• ISG şaquli mərkəzdənqaçma nasosu üçün: quraşdırma üçün ayrıca baza tələb olunmur. Yalnız nasos bədən flankını boru kəməri flanşına bağlamaq və nasos ayaqlarını genişləndirmə boltları ilə düzəltmək lazımdır. Bir şəxs, mövcud saytların təmir layihələri üçün xüsusilə uyğunlaşdıran bir cihazın bir hissəsinin quraşdırılmasını yarım gün ərzində tamamlaya bilər. Ancaq qeyd etmək lazımdır ki, onun şaquli quruluşunun quraşdırma üçün yüksək tələblərə malikdir. Nasos şaftının əyilməsi 0,1mm / m-dən çox olarsa, asanlıqla sürətlənmiş daşıyıcı aşınmasına səbəb olacaqdır.
• ISW üfüqi mərkəzdənqaçma nasosu üçün: əvvəlcə beton bazası tökmək və ya baza səviyyəsinin səhv səhvinin 0,2 mm / m-dən çox olmamasını təmin etmək üçün bir polad mötərizə quraşdırmaq lazımdır. Sonra nasos gövdəsini bazada düzəldin və nəhayət boru kəmərini birləşdirin. Quraşdırma dövrü, yeni tikinti layihələrinin erkən planlaşdırılması üçün daha uyğun hala gətirərək təxminən 1-2 gündür. Bununla birlikdə, üfüqi düzeni, təməlin düzlüyü üçün daha yüksək bir dözümlülük, cüzi yaşayış məntəqəsi avadanlıqların işinə asanlıqla təsir göstərməyəcəkdir.

(İi) təmir

ISW üfüqi mərkəzdənqaçma nasosu istismarı üçün daha əlverişlidir: motorun və nasos gövdəsinin üfüqi bölgüsü səbəbindən, sökülmə zamanı yalnız birləşmə qalxanını çıxarmaq və motoru nasos orqanından ayırmaq üçün birləşdirən boltları boşaltmaq lazımdır. Çarx və möhür kimi həssas hissələri əvəz edərkən boru kəmərini köçürməyə ehtiyac yoxdur. Baxım personalı yüksək təhlükəsiz olan yerdə işləyə bilər. Məsələn, möhür sızdıqda, qulluq işçiləri yüksəklərə qalxmaq lazım deyil və əvəzini 1-2 saat ərzində tamamlaya bilər.

ISG şaquli mərkəzdənqaçma nasosu üçün, motorun yuxarıda yerləşdiyindən, təmir zamanı əvvəlcə motorlu məftil və cıvatalar düzəltmək və motoru nasos gövdəsinin daxili komponentlərinə daxil olmaq üçün qaldırmaq lazımdır. Dar bir məkanda və ya yüksək mərtəbədə avadanlıq otağında quraşdırılıbsa, uzun bir texniki dövrə və yüksək qiymətlə nəticələnən bir kran və ya qaldırma avadanlığı istifadə etmək lazımdır. Buna görə, təmir rahatlığı üçün yüksək tələbləri olan ssenarilər üçün (baxımsız nasos stansiyaları), ISW üfüqi mərkəzdənqaçma nasosu daha tövsiyə olunur.

V. Seçim xülasəsi: 3 pilləli sürətli mühakimə

• Məkanı yoxlayın: Dar boşluqlar üçün ISG şaquli nasosunu və kifayət qədər yer boşluğu üçün ISW ​​üfüqi nasosunu seçin.
• İş şərtlərini yoxlayın: yüksək baş və aşağı axın tələbləri üçün ISG nasosunu seçin və orta-aşağı baş və yüksək axın tələbləri üçün ISW ​​nasosu seçin.
• Baxım ehtiyaclarını yoxlayın: baxımsız əməliyyat və rahat təmir üçün ISW ​​nasosunu seçin; Uzunmüddətli fasilələrlə və məhdud məkanla ssenarilər üçün ISG nasosunu seçin.

Rəy

ISG şaquli mərkəzdənqaçma nasosları və ISW üfüqi mərkəzdənqaçma nasosları hər birinin öz üstünlükləri var və seçim nüvəsi "Uyğunlaşma" - kosmik, iş şəraiti və texniki xidmət tələbləri ilə əlaqələndirilir. Xüsusi iş şərtləriniz üçün optimal nasos modelini seçməkdən hələ də əmin deyilsinizsə,TefikoPeşəkar komanda pulsuz seçim məsləhətini verə bilər. Zəngin tətbiq təcrübəmiz var və konkret parametrlərinizə (axın sürəti, baş, orta xüsusiyyətlər, quraşdırma mühiti və s.) Maye sisteminizin sabit və enerji səmərəli işləməsini təmin edən ən uyğun və səmərəli həll yolu tövsiyə edə bilər.
