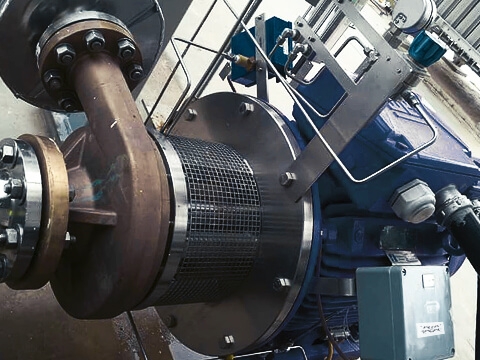

Kriogen Mərkəzdənqaçma Nasos, tətbiq olunan mühit temperaturu ümumiyyətlə -150°C-dən aşağı olan, ultra aşağı temperaturlu mühitlərin daşınması üçün hazırlanmış xüsusi maye ötürücü avadanlıqdır. Adi mərkəzdənqaçma nasoslarla müqayisədə, bu avadanlıq mayeləşdirilmiş təbii qaz (LNG), maye oksigen, maye azot, maye arqon və maye hidrogen kimi aşağı temperaturlu maye qazların təhlükəsiz və səmərəli çatdırılmasına imkan verən əla termal zərbə müqavimətinə malik xüsusi kriogen materiallar və dəqiq sızdırmazlıq strukturlarını qəbul edir.
İş prinsipi
Kriogen mərkəzdənqaçma nasosun əsas iş prinsipi adi mərkəzdənqaçma nasosununkinə bənzəyir: o, mərkəzdənqaçma qüvvəsi yaratmaq, aşağı temperaturlu maye mühitini sürətləndirmək, mexaniki enerjini mayenin kinetik enerjisinə çevirmək və mühitin sorma ucundan boşalma ucuna sabit çatdırılmasına nail olmaq üçün çarxın yüksək sürətli fırlanmasına əsaslanır. Onların arasındakı əsas fərq ondan ibarətdir ki, kriogen mərkəzdənqaçma nasosları mayeləşdirilmiş təbii qaz üçün -162°C-dən maye helium üçün -269°C-ə qədər dəyişən ultra aşağı temperatur şəraitinə materialın kövrəkləşməsi və ya avadanlıqların nasazlığı olmadan sabit uyğunlaşa bilir.
1.Xüsusi Kriogen Materiallar
Nasos gövdəsi və çarx 304/316L paslanmayan polad, alüminium ərintisi və bürünc kimi kriogenliyə davamlı poladdan hazırlanır və soyuq kövrəkliyi aradan qaldırmaq üçün aşağı temperaturlu mühitlərdə kifayət qədər möhkəmlik təmin edir; nasos şaftı temperatur fərqi stressinə və yüksək sürətli əməliyyat yüklərinə tab gətirə bilən yüksək möhkəm lehimli poladdan hazırlanır.
2.High-End Sızdırmazlıq Sistemi
Uçucu aşağı temperatur mühitinin sızmasının effektiv qarşısının alınması avadanlığın təhlükəsiz istismarının açarıdır: labirint möhürləri sadə və davamlıdır, uzunmüddətli texniki xidmət tələb olunmadan işləməyə imkan verir; mexaniki möhürlər və quru qaz möhürləri daha çox mayeləşdirilmiş təbii qazın yüklənməsi və boşaldılması ssenarilərində istifadə olunur; sızdırmazlıq aksesuarları aşağı temperaturda çatlamanın və nasazlığın qarşısını almaq üçün adi rezin möhürləri əvəz edən politetrafloroetilen və çevik qrafit kimi kriogen davamlı materiallardan hazırlanır.
3.Kavitasiyaya qarşı optimallaşdırılmış dizayn
Aşağı temperaturlu maye qazlar olduqca aşağı qaynama nöqtələrinə malikdir və əməliyyat zamanı kavitasiyaya meyllidirlər. Avadanlıq, giriş mühitinin təzyiqini artırmaq, kök səbəblərdən orta buxarlanmanı yatırmaq və kavitasiya zədəsini azaltmaq üçün ön induktor və ikiqat emiş pervanesi ilə təchiz edilmiş aşağı xalis müsbət emiş başlığı (NPSH) quruluşunu qəbul edir.

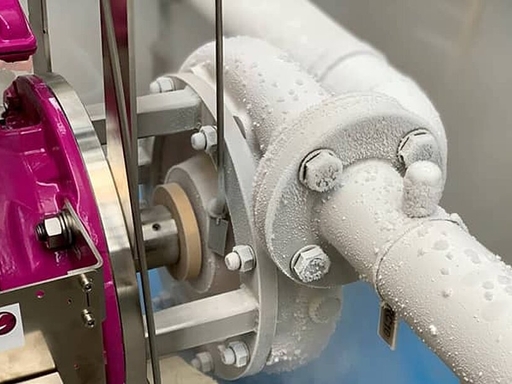

4.Termal Zərbə Müqaviməti Qoruma Dizaynı
Avadanlıqların sürətli soyuması qəti qadağandır və qəfil temperatur dəyişiklikləri nəticəsində qabıqların çatlamaması üçün standartlara uyğun olaraq yavaş-yavaş əvvəlcədən soyudulmalıdır; şaquli və üfüqi strukturlara bölünür. Şaquli çəllək tipli kriogen mərkəzdənqaçma nasosları daha yaxşı egzoz effektinə və daha az istilik keçiriciliyinə malikdir, bu da onları mayeləşdirilmiş təbii qaz sənayesində əsas seçim halına gətirir.
Kriogen mərkəzdənqaçma nasosları bir çox yüksək səviyyəli sənaye sahələrində əvəzolunmazdır, bunlar arasında mayeləşdirilmiş təbii qaz (LNG) sənayesi hazırda ən böyük tələbat bazarıdır.
Tank mühitinin ötürülməsi, gəminin yüklənməsi və boşaldılması və çənlərin doldurulması üçün LNG qəbul stansiyalarında geniş istifadə olunur; o, həmçinin ağır nəqliyyat vasitələri və gəmilər üçün təmiz enerji ilə yanacaq doldurulmasını təmin etmək üçün təbii qaz yanacaqdoldurma stansiyaları ilə təchiz edilmişdir.
Hava ayırma avadanlığının əsas dəstəkləyici komponenti kimi o, maye oksigen, maye azot və maye arqonun daşınması, dəmir və polad əridilməsi, tibbi oksigen təchizatı, yarımkeçiricilərin istehsalı, həmçinin maye karbon qazının tutulması, saxlanması və daşınması üçün istifadə olunur.
Raket yanacaqlarının (maye oksigen, maye hidrogen) ötürülməsi və doldurulması və aerokosmik həssas hissələrin aşağı temperaturlu sınaqları üçün maye azot dövriyyəsinin çatdırılması üçün cavabdehdir.
Maye hidrogenin saxlanması və daşınması və hidrogen yanacaqdoldurma stansiyalarında nəql ssenarilərinə uyğunlaşdırılmışdır, hidrogen enerjisinin saxlanması və yeni enerji dəstəyi layihələri üçün əsas avadanlıq kimi xidmət edir.
LNG ilə işləyən gəmilər üçün əsas yanacaq təchizatı nasosu kimi gəmilər üçün təmiz enerjinin sabit təchizatını təmin edir.
| Müqayisə maddələri | Kriogen mərkəzdənqaçma nasosu | Müsbət yerdəyişməli kriogen nasos |
|---|---|---|
| Çatdırılma axını | Böyük axın çatdırılması | Kiçik və orta axın çatdırılması |
| İş təzyiqi | Orta təzyiq | Ultra yüksək təzyiq |
| Əməliyyat Effektivliyi | Böyük axın şəraitində yüksək səmərəlilik | Böyük axın əməliyyatında aşağı səmərəlilik |
| Baxım çətinliyi | Sadə quruluş və asan təmir | Çoxlu daxili hissələr və mürəkkəb texniki qulluq |
| Tətbiq olunan Ssenarilər | LNG transferi, böyük tank çatdırılması | Kiçik axın və yüksək təzyiqli maye hidrogen, maye oksigen çatdırılması |
S: Kriogen mərkəzdənqaçma nasosunun tab gətirə biləcəyi ən aşağı temperatur hansıdır?
A: Adi modellərin tətbiq olunan temperatur diapazonu -150°C ilə -269°C arasındadır və xüsusi LNG kriogen mərkəzdənqaçma nasoslarının nominal temperatur müqaviməti -162°C-ə çata bilər.
S: Şaquli və üfüqi kriogen mərkəzdənqaçma nasosları arasında necə seçim etmək olar?
A: Şaquli barel tipli kriogen mərkəzdənqaçma nasosları yaxşı işlənmiş effektə və güclü istilik izolyasiya performansına malikdir və böyük miqyaslı LNG çatdırılması layihələri üçün üstünlük verilir; üfüqi nasoslar kompakt quruluşa malikdir və əsasən kiçik aşağı təzyiqli aşağı temperaturlu çatdırılma ssenariləri üçün istifadə olunur.
S: Kriogen mərkəzdənqaçma nasoslarında kavitasiyanın qarşısını necə effektiv şəkildə almaq olar?
Cavab: Kavitasiya problemlərindən effektiv şəkildə qaçmaq üçün kifayət qədər giriş emiş təzyiqini təmin edin, orta induktor quraşdırın və giriş boru kəməri filtrini müntəzəm olaraq təmizləyin.
Kriogen mərkəzdənqaçma nasosları mayeləşdirilmiş təbii qaz, hidrogen enerjisi və sənaye qazları kimi təmiz enerji sənayesinin davamlı inkişafını hərtərəfli dəstəkləyən aşağı temperaturlu maye qazların təhlükəsiz çatdırılması üçün əsas avadanlıqdır. Qlobal təmiz enerji tələbinin davamlı artması ilə kriogen mərkəzdənqaçma nasoslarının bazar mövqeyi və tətbiq sahəsi genişlənməyə davam edəcəkdir.Teffikohəmişə müştərilərə əla kriogen maye həlləri təqdim etməyə sadiqdir. Satın alarkən yüksək keyfiyyətli kriogenə davamlı materiallara, effektiv anti-kavitasiya strukturlarına və aşağı itkili sızdırmazlıq konfiqurasiyalarına üstünlük verməyi tövsiyə edirik.
