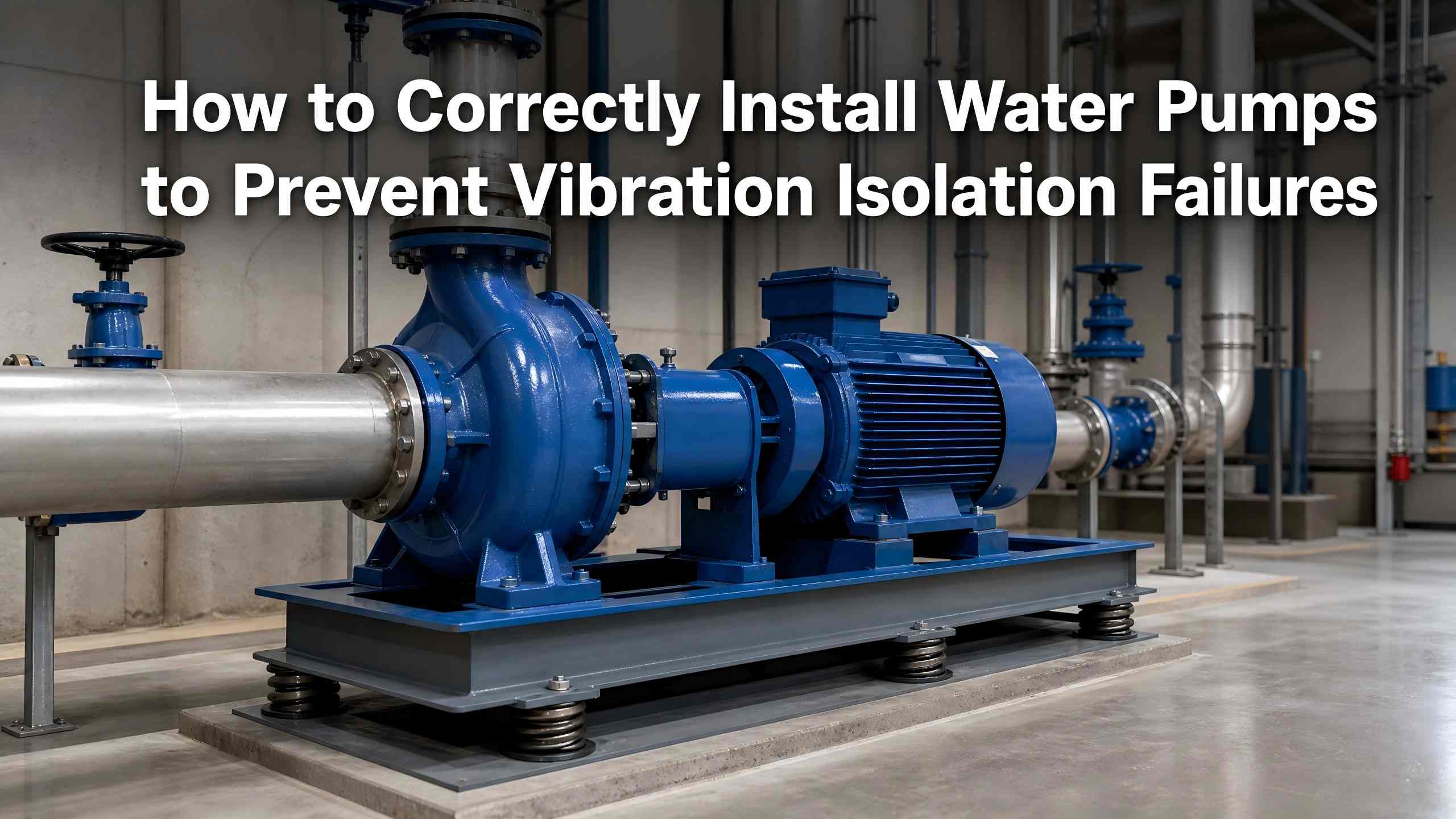

Su nasosuvibrasiya, səs-küy, boru kəmərinin titrəməsi və bina rezonansı əsasən keyfiyyətsiz quraşdırma və vibrasiya izolyasiyasının nasazlığı nəticəsində baş verir. Vibrasiya izolyasiyası əlavə səs-küyün azaldılması addımı deyil, əsas quraşdırma prosesidir. Standart quraşdırma nasoslar, boru kəmərləri və bina strukturları arasında vibrasiya ötürülməsini effektiv şəkildə bloklayır, boru kəmərinin krekinqindən və struktur rezonansından qaçır, nasosun xidmət müddətini uzadır və su təchizatı sisteminin sabit işləməsini təmin edir.
Bu məqalə əksər mərkəzdənqaçma nasoslara və dövriyyə nasoslarına tətbiq olunan təməl tikintisini, vibrasiya izolyasiya komponentlərinin planını, boru kəmərinin təmizlənməsi və qəbulunu əhatə edən standartlaşdırılmış su nasosunun vibrasiya izolyasiyasının quraşdırılması təcrübələrini ümumiləşdirir.
Əməliyyatın mexaniki vibrasiyasısu nasoslarıqaçılmazdır. İzolyasiya xətalarının əksəriyyəti beş tipik quraşdırma səhvindən qaynaqlanır:
- Sərt əlaqə: Tam sabitlənmiş nasos bazaları, bünövrələr və boru kəmərləri vibrasiya tamponlama yerini aradan qaldırır və ümumi rezonansa səbəb olur.
- Standartlaşdırılmamış izolyatorun quraşdırılması: Asimmetrik quruluş və qeyri-bərabər sıxılma deformasiyası yerli sərt təmaslara və zəif izolyasiya performansına səbəb olur.
- Boru kəmərinin gərginliyi: Sərt boru kəməri birləşmələri nasos qurğusunu çəkir və ikincili rezonansı işə salmaq üçün iş vibrasiyasını gücləndirir.
- Zəif bünövrə konstruksiyası: Az çəki, qeyri-bərabər və ya qeyri-sabit təməllər mərkəzin ofsetinə və davamlı silkələnməsinə səbəb olur.
- İzolyatorun anormal istifadəsi: Qarışıq yastıq spesifikasiyası, həddindən artıq təbəqələr və ya aşındırıcı təmas komponentlərin vaxtından əvvəl sıradan çıxmasına səbəb olur.
Keyfiyyətli vibrasiya izolyasiyası çevik izolyasiyaya əsaslanır və nasos blokunun vahid komponent gərginliyi ilə elastik asılmış vəziyyətdə işləməsinə imkan verir.
Keyfiyyətli bir təməl effektiv vibrasiya izolyasiyasının əsasını təşkil edir.
Ölçü və çəki:Nasos vahidinin çəkisindən 1-2 dəfə artıq olan beton ətalət əsasları və ya polad əsasları qəbul edin. Baza hər tərəfdən minimum 100 mm kənar ilə nasos ayağını tam əhatə edir. Döşəmə nasosları konstruktiv vibrasiya rəyini azaltmaq üçün daha qalın, daha ağır təməllər tələb edir.
Düzlük və güc:Əsas betonun gücü C25 və ya daha yüksək olmalıdır. İkinci dərəcəli məhlul betonu əsas betondan daha möhkəm olmalıdır. İzolyatorları suya batırmaqdan qorumaq üçün ayrılmış drenaj yamacları ilə düz, çatsız bir səth təmin edin.
Ankraj bolt qaydaları:Boşalmanın və meylin qarşısını almaq üçün yay yuyucuları ilə şaquli şəkildə yerləşdirin. Yüksək tezlikli vibrasiyanın qarşısını almaq üçün fiksasiya zamanı nasos qurğusunu heç vaxt zorla təhrif etməyin.
Standart izolyator düzümü birbaşa vibrasiya izolyasiyasının səmərəliliyini müəyyən edir.
Ümumi tərtibat:Bütün izolyatorları nasosun mərkəzi oxu boyunca simmetrik şəkildə yerləşdirin. Dörd nöqtəli planlar saat yönünde və ya saat yönünün əksinə vahid yerləşdirməni qəbul edir. Altı nöqtəli dəstək üçün ardıcıl sıxılma deformasiyasını təmin etmək üçün əsas künclərdə dörd yastiqciyi və uzun tərəflərdə ikisini quraşdırın. İzolyatorun kənarları ətalət blokunun diapazonunu keçməməlidir.
Horizontal nasosun quraşdırılması:Rezin yastiqciqlar və ya amortizator yay izolyatorlarından istifadə edin. Bağlama və ya sərt fiksasiya tələb olunmur; öz çəkisi ilə sıxılma etibarlı çevik tamponlama təmin edir.
Şaquli nasosun quraşdırılması:Ankrajlı rezin izolyatorları yay yuyucu boltları ilə bərkidilmiş polad əsaslarla təchiz edin, sonra şaquli sarsıntıları aradan qaldırmaq üçün yerə lövbərləyin.
Çox qatlı pad montajı:Qeyri-kafi tək qatlı izolyasiya üçün maksimum beş qat. ≥4 mm sinklənmiş polad plitələrlə (hər tərəfə 10 mm böyük ölçüdə) ayrılmış eyni yastıqlardan istifadə edin.
Yoxlama və mühafizə:Quraşdırmadan əvvəl komponentin görünüşünü və sıxılma limitlərini yoxlayın. Rezin qocalmasının qarşısını almaq üçün izolyatorları turşulardan, qələvilərdən və üzvi həlledicilərdən uzaq saxlayın.
Sərt boru kəmərlərinin birləşmələri qalıq vibrasiyanın əsas səbəbidir.
Sərt vibrasiya ötürülməsini kəsmək üçün nasosun giriş və çıxışında rezin çevik birləşmələr quraşdırın.
Boru kəmərlərinin dayaqlarına və asılqanlarına vibrasiya izolyasiya edən contalar əlavə edin və struktur keçiriciliyini maneə törətmək üçün divara nüfuz edən boşluqları daş yunla möhürləyin.
Gərginlik gərginliyini deformasiya edən izolyatorların qarşısını almaq üçün boru kəmərlərini məcburi birləşmə olmadan təbii şəkildə düzəldin.
Rəsmi əməliyyatdan əvvəl izolyasiya performansını yoxlayın:
- Vizual yoxlama: İzolyatorda ofset, deformasiya və ya korroziya yoxdur; vahid səviyyəlilik tələb olunur.
- Əllə yoxlama: Açıq-aşkar vahid sarsıntı və ya boş boltlar yoxdur.
- Yüksüz test: anormal vibrasiya və ya səs-küy olmadan 3-5 dəqiqə sabit işləmə.
- Yük testi: İş təzyiqi altında boru kəmərinin titrəməsi və ya tikinti rezonansı yoxdur.
- Qeyri-bərabər gərginlik və rezonansa səbəb olan asimmetrik izolyator yerləşdirilməsi
- Qeyri-sabit işləməyə səbəb olan az çəki fondları
- İkinci dərəcəli vibrasiyaya səbəb olan itkin boru kəmərinin çevik birləşmələri
- Təmin edilməmiş anker boltlar blokun ofsetini işə salır
- Buferləşdirməni ləğv edən üfüqi nasos izolyatorlarının sərt fiksasiyası
- İzolyasiya effektini azaldan qeyri-standart çoxqatlı pad montajı
- Erkən rezin qocalmasına səbəb olan aşındırıcı təmas
Effektiv nasos vibrasiya izolyasiyası standartlaşdırılmış çevik quraşdırmadan asılıdır. İzolyatorun simmetrik sxeminə, sabit bünövrə tikintisinə və gərginliksiz boru kəmərinin qoşulma qaydalarına əməl edin. Standart əməliyyat vibrasiya və rezonans problemlərini aradan qaldırır, nasosun uzunmüddətli dayanıqlığını təmin edir və gündəlik texniki xidmət xərclərini azaldır.
-
