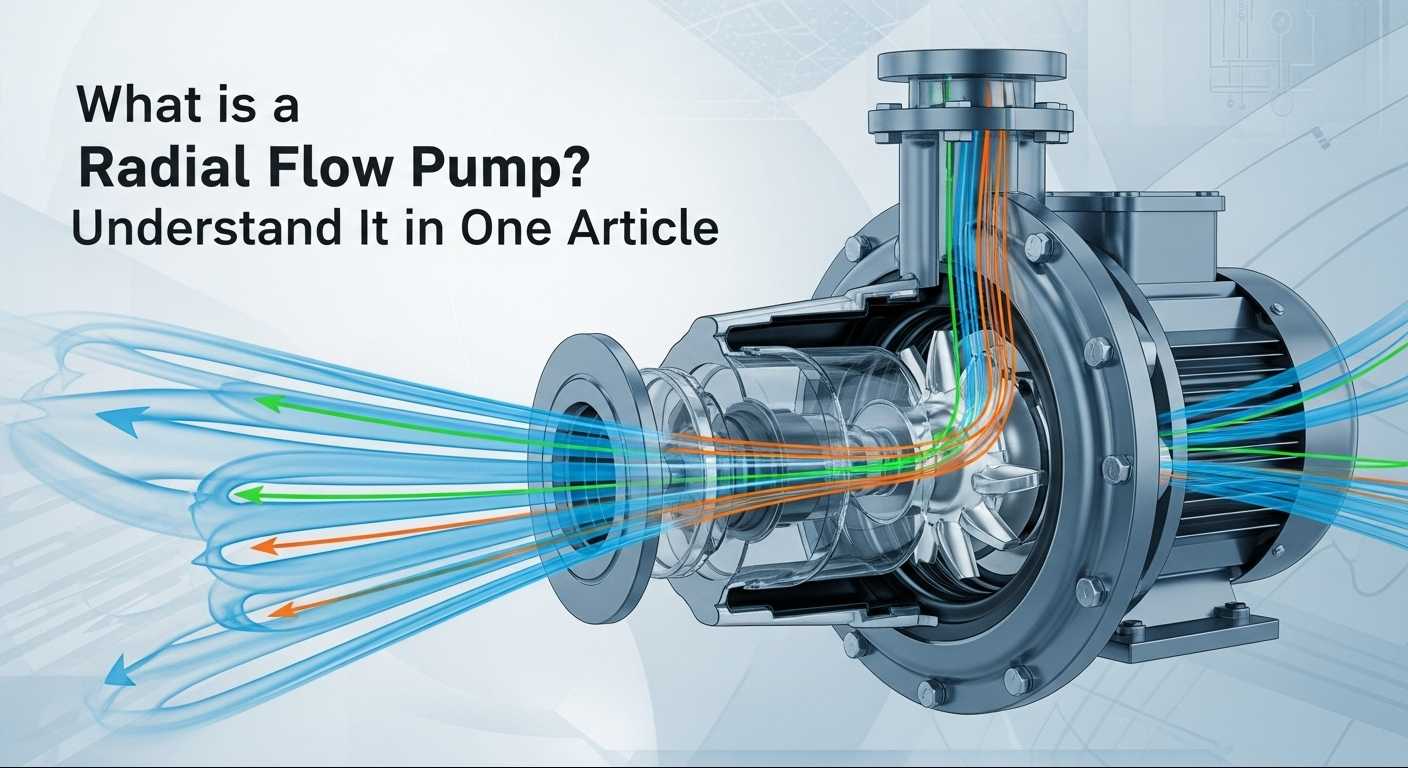

Radial axın nasosu nədir? Bir məqalədə başa düş

Radial axını nasoslarıMayelər üzərində sentrifuquq qüvvəsi ilə nəticələnərək işləyin, onları nasos şaftına dik hərəkət edir. Çıxarış axını sürətləndirən əyri pervanlı bıçaqlar ilə xarakterizə olunur, bu nasoslar yüksək təzyiqli iş şəraiti üçün ən yaxşı seçimdir. Bununla birlikdə, bir çox istifadəçi seçim və əməliyyat zamanı qarışıqlığa rast gəlinir: radial axın nasosu nədir? Necə işləyir? Xüsusi iş şəraiti üçün düzgün modeli necə seçmək olar? Parametr hesablanması üçün praktik düsturlar hansılardır? Aşırı yükləmə arızalarını necə idarə etmək olar? Bu məqalə əsas axın nasosları haqqında əsas məlumat nasosları haqqında əsas bilikləri düz dildə praktik bacarıqlara qədər praktik bacarıqlara qədər azaldır, tez başlamağınıza kömək edir.

I. İş prinsipiRadial axını nasosları

Radial axın nasoslarının əsası, onlar arasında və eksenel axın nasosları və ya qarışıq axın nasosları arasında əsas fərq olan mərkəzdənqaçma qüvvəsi tərəfindən görülən işlərdə yerləşir - maye, misal və ya obliquely deyil, nasos şaftına perpendikulyar hərəkət edir.

Sadəcə qoyun, motoru yüksək sürətlə dönmək üçün çarxı idarə edir. Maye, sentrifugal gücü yaradan, sentrifugal qüvvəsi yaradan və pambığın mərkəzindən kənara atılır, nəticədə kinetik enerjiyə səbəb olur. Sonradan, maye axın sürətinin azaldığı və kinetik enerjinin təzyiq enerjisinə çevrildiyi, təzyiqli nəqliyyatın həyata keçirildiyi vəziyyətə girir.

II. Həssas seçim bacarıqları: Media və iş şəraiti əsasında uyğun nasos modelləri

1. Orta xüsusiyyətlərə uyğunlaşmanı prioritetləşdirin

• Təmiz, aşağı viskozitehlik mayeləri (təmiz su, dizel yağı): aşağı qiymətə və davamlılıq üçün çuqun nasos orqanları + qablaşdırma möhürlərini seçin;
• Korroziv media (kükürd turşusu, hidroklor turşusu): sızmağın qarşısını almaq üçün mexaniki möhürlə cütləşdirilmiş paslanmayan poladdan (304 / 316L) və ya flüoroplastik materiallardan istifadə edin;
• Hissəcikləri ehtiva edən mayelər (kanalizasiya, çamur): Bıçağın tıxanması və aşınmaması üçün açıq percellers + aşınmaya davamlı ərinti materialları;
• Yüksək özlülük mediası (özlülük> 20mm ² / s): motor gücünü artırın və ya xüsusi yüksək viskozçuluq radial axın nasoslarını seçin.

2. İş şəraiti parametrlərini dəqiq uyğunlaşdırın

• Baş: Həqiqi tələb = həndəsi hündürlük + boru kəmərinə müqavimət itkisi. Seçim zamanı 5% -10% marjanı qoruyun (Misal: Həqiqi tələb olunan baş 30 m, əgər 35 m-dən qiymətləndirilmiş baş ilə bir nasos seçin);
• Axın dərəcəsi: Nasosun qiymətləndirilmiş axın sürətindən kənarda işləməməsinin qarşısını almaq üçün normal / maksimum axın dərəcələrini aydınlaşdırın (həddən artıq yüklənməyə meylli);
• Temperatur: Yüksək temperaturlu media üçün (> 120 ℃), yüksək temperatur davamlı möhürlər (qrafit + silikon karbid) və ya termal genişlənmənin və daralmanın zərərinin qarşısını almaq üçün yüksək temperatur davamlı möhürlər (qrafit + silikon karbid) seçin.

3. Quraşdırma mühitinə uyğunlaşmaq

• Açıq quraşdırma: Toz və yağış müqaviməti üçün IP54 və ya daha yüksək olan müdafiə sinifi;
• Partlayışa davamlı ssenarilər (neft-kimya emalatxanaları): partlayışa davamlı mühərriklər (exdⅱbt4 və ya daha yüksək);
• Məhdud yer: şaquli radial axın nasosları, bir ərazi olan üfüqi nasosların yalnız 1/3 hissəsi ilə.

4. Balans markası və səmərəliliyi

Qlobal Radial Flow Nasos markaları, iş şəraiti və büdcənin əhəmiyyəti əsasında çevik seçilə bilən öz üstünlükləri var: idxal olunan markalar, Grundfos (Danimarka), yüksək səmərəli, aşağı səs-küy və güclü davamlılıq üçün, uzunmüddətli sabit əməliyyat tələb edən əsas ssenarilər üçün şöhrətləndirilir; Wilo (Almaniya), Alman dəqiq keyfiyyəti ilə səmərəliliyi, məhdud büdcələri olan, lakin sabitliyin ardınca olanlar üçün əla seçim halına gətirir. Qeyd edək ki, ortaya çıxan bir İtalyan markası, incə italyan mexaniki dizayn sənətkarlığı, korroziya müqavimətində və yüksək təzyiqli vəziyyətə uyğunlaşma içində olan incə italyan mexaniki dizayn sənətkarlığı birləşdirir. Neft-kimya sənayesi kimi sərt ssenarilər üçün xüsusilə uyğundur, API610 kimi beynəlxalq standartlara uyğun məhsullar. İdxal keyfiyyəti və ağlabatan qiymətləri birləşdirərək, populyar bir seçim balanslaşdırıcı performans və dəyəri oldu.

III. Seçim parametrləri hesablanması: axın sürəti, baş və güc üçün uyğun düsturlar

Parametr hesablanması seçim üçün əsas şərtdir. Aşağıdakı 3 praktik düstur + hallar tələbləri tez bir zamanda hesablamağa kömək edəcəkdir:

1. Axın dərəcəsi hesablanması (q, bölmə: m³ / h)

Formula: Q = 3600 × a × v (a = πd² / 4, d, boru kəmərinin daxili diametri olduğu; A = 3.14 × 0.01 / 4 = 0.00785m². Q = 3600 × 0.00785 × 2.0 ≈ 56.5m³ / saat. 60 m³ / saat qiymətləndirilən bir axın sürəti ilə bir nasos seçin.

2. Baş Hesablama (H, Vahid: M)

Formula: h = H_static + h_loss (h_static, emiş və boşalma limanları arasındakı boy fərqidir; H_loss boru kəmərinin müqavimətidir, h_static-in 10% -20% -i kimi qiymətləndirilir) - Boy fərqi 30 m, mürəkkəb boru kəməri (H_loss 20%). H = 30 + 30 × 20% = 36m. 40 m qiymətləndirilən bir baş ilə bir nasos seçin.

3. Mili güc hesablanması (P, Vahid: KW)

Formula: p = (ρ × g × q × h) ((1000 × η) (ρ maye sıxlığı; 36 m. P = (1000 × 9.8 × 0.0157 × 36) / (1000 × 0.75) ≈ 7.4 kVt. 11 kVt motoru seçin (20% marjası qorunması).

İv. Aşırı yükləmə arızalarının işlənməsi: motor parametrlərini tənzimləmək və yükləmə uyğunluğu

1. Əsas günah səbəb olur

• Yanlış seçim: Motor gücü aktual tələblərdən azdır;
• Həddindən artıq əməliyyat: axın dərəcəsi / baş reytinqli dəyərləri aşır;
• Mexanik uğursuzluqlar: Zərərçəkən, zərər verən, həddindən artıq sıx möhürlər;
• Orta dəyişikliklər: Yüksələn yükə aparan özlülük / sıxlıq artır.

2. Praktik əks tədbirlər

• Əməliyyat parametrlərini tənzimləyin: Çıxış klapanını bir az bağlayaraq axın sürətini azaldın; müqaviməti azaltmaq üçün təmiz boru kəmərləri;
• Mexanik məsələlərin aradan qaldırılması: köhnəlmiş pervanları dəyişdirin, doğuş yağan yağ əlavə edin, möhür rəsmiləşdirilməsini tənzimləyin;
• Matç Motor Parametrləri: Daha yüksək enerji motoru ilə dəyişdirin və ya sürəti azaltmaq üçün dəyişən tezlik sürücüsü (VFD) quraşdırın (27% güc azaldılması nəticəsində 10% sürət azaldılması nəticəsi);
• Mediaya uyğunlaşdırın: Pretreat mediası (viskozluğunu azaltmaq, çirkləri çıxarmaq üçün filtri) və ya uyğun bir nasos modeli ilə əvəz etmək.

3. Qarşısının alınması haqqında

• Seçim zamanı 10% -20% güc marjasını bron edin;
• Dəyişən tezlik disklərini yüklərə dinamik şəkildə uyğunlaşdırmaq üçün quraşdırın;
• Motor cari və temperaturunu mütəmadi olaraq izləyin və anormallıqlar baş verərsə dərhal bağlanır.

Rəy

Radial axın nasoslarının səmərəli işləməsi, iş prinsipini, dəqiq seçim, parametrlərin hesablanması və çatışmazlıqları anlamaqdan ayrılmazdır. Xüsusi iş şəraiti (media, təzyiq, axın dərəcəsi) əsasında hərtərəfli qərarlar hazırlamaq və zəruri hallarda peşəkar texniklərlə məsləhətləşmək tövsiyə olunur. Marka müqayisələri, quraşdırma xüsusiyyətləri və ya təmir dövrləri haqqında daha çox məlumat əldə etmək lazımdırsa, bizimlə əlaqə saxlayın.TefikoBirdəfəlik texniki məsləhət və pulsuz iş şəraiti uyğunlaşma təhlili ilə təmin edəcəkdir.
