Mərkəzdənqaçma nasoslarısənaye və bələdiyyə sahələrində istifadə olunan əsas avadanlıqdır və istismar zamanı güclü vibrasiya yaradır. Avadanlığın bünövrəsi, əvvəlcədən hazırlanmış anker dəlikləri və anker boltlar bölmənin sabitliyinə zəmanət verən əsas gizli işləri təşkil edir. Nasos gövdəsinin sapması, rezonans, rulmanların həddindən artıq istiləşməsi və boltun qırılması kimi bir çox yerində nasazlıqlar adətən əvvəlcədən hazırlanmış deşiklərin qeyri-standart konstruksiyası və ya keyfiyyətsiz boltun quraşdırılması nəticəsində baş verir. Bu sənəd əvvəlcədən hazırlanmış anker dəliklərinin tikintisi və mərkəzdənqaçma nasosları üçün lövbər boltlarının quraşdırılması üçün əsas təlimatları işləyib hazırlayır.
Mərkəzdənqaçma nasosları üçün əvvəlcədən hazırlanmış anker deşikləri anker boltlarının ikincil yivlənməsi üçün xüsusi olaraq hazırlanmışdır. Əvvəlcədən hazırlanmış deşiklərin ölçüsü, forması, şaquliliyi və təmizliyi birbaşa boltların ankraj gücünü, avadanlığın düzəldilmə dəqiqliyini və bünövrənin ümumi dayanıqlığını birbaşa müəyyənləşdirir. Nasos təməlinin qurulması üçün əsas prosedur olaraq, iş sənaye standartlarına ciddi uyğun olaraq həyata keçirilməlidir.
Əvvəlcədən hazırlanmış çuxurların ölçüləri beton təməllərin kifayət qədər sıxlığı və konstruktiv möhkəmliyi arasında tarazlıq yaratmalıdır. Kiçik ölçülü deşiklər natamam groutingə gətirib çıxaracaq, böyük ölçülü deşiklər isə təməlin daşıma qabiliyyətini zəiflədəcək. Ümumi standartlaşdırılmış tikinti parametrləri aşağıdakı kimi müəyyən edilir:

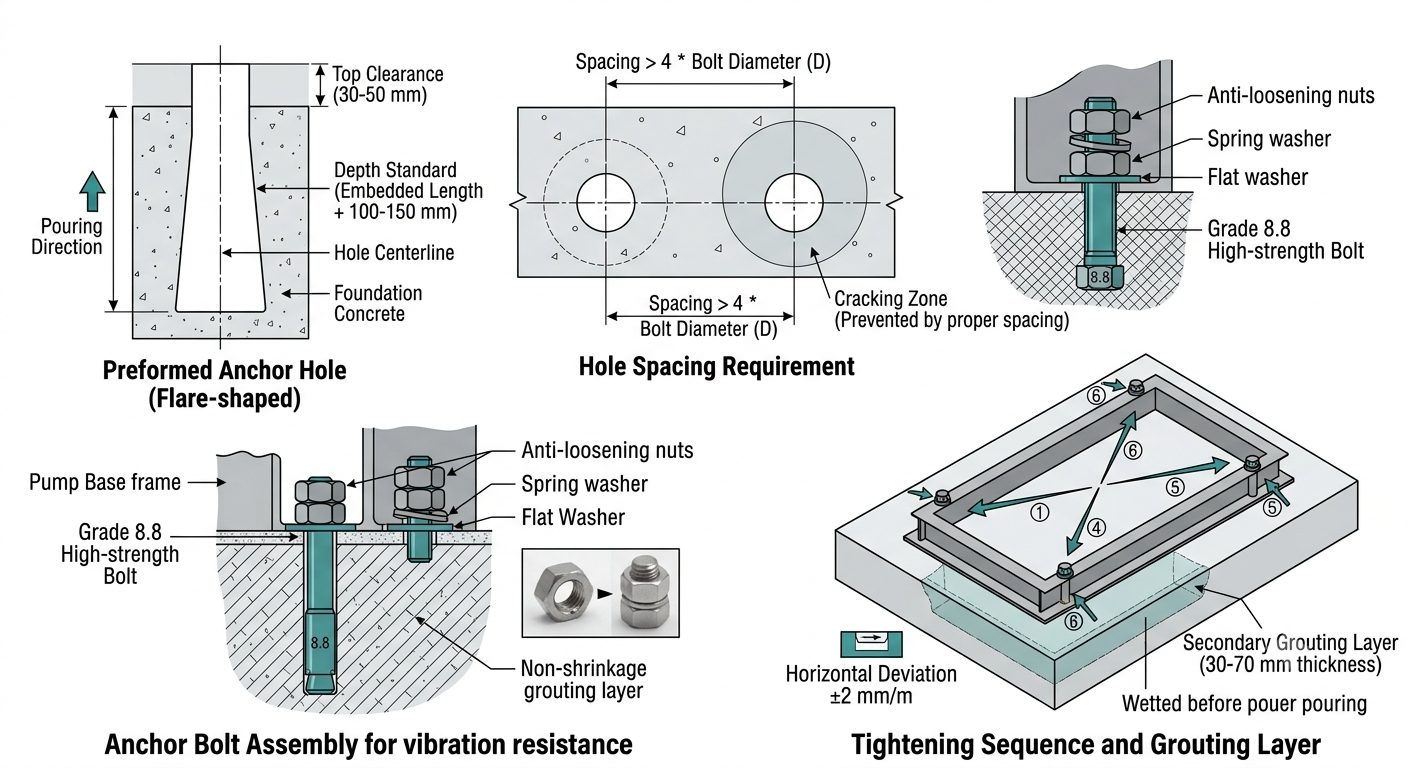

Bolt və çuxur divarı arasındakı boşluq:Boltların tam bükülməsini və bərkidilməsini təmin etmək üçün büzülməyən yivləmə materialı üçün kifayət qədər yer təmin etmək üçün hər bir bolt və əvvəlcədən hazırlanmış çuxurun divarı arasında 30-50 mm birtərəfli boşluq saxlanılmalıdır.
Əvvəlcədən hazırlanmış deliklərin dərinliyi standartı:Əvvəlcədən hazırlanmış hər bir çuxurun ümumi dərinliyi lövbər boltunun faktiki quraşdırılmış uzunluğundan 100-150 mm çox olmalıdır ki, bu da çuxurun dibində boşluqların və natamam yivlənmənin qarşısını alır və dibdə anker möhkəmliyini təmin edir.
Deliklər arasındakı məsafə tələbi:İki bitişik əvvəlcədən hazırlanmış anker çuxurları arasında mərkəzdən mərkəzə məsafə lövbər boltunun diametrindən 4 dəfə az olmamalıdır ki, bu da betonun tökülməsindən və məhlulun vurulmasından sonra bünövrənin çatlamasını və qismən dağılmasını effektiv şəkildə qarşısını alır.
Optimal deşik forması:Tikintidə dar üstü və geniş dibi olan alovlanmış çuxura üstünlük verilir. Düz deşiklərlə müqayisədə bu struktur boltların çəkilmə müqavimətini xeyli yaxşılaşdırır və uzunmüddətli avadanlıq vibrasiyası səbəbindən boltların boşaldılması və yerdəyişməsinin qarşısını alır.
Təməl betonunu tökməzdən əvvəl, çuxurların dəqiq mövqelərini və müntəzəm deşik formalarını təmin etmək üçün forma vermək üçün yüksək möhkəmlikli PVC kalıp boruları, xüsusi polad qəliblər və ya taxta qəliblər sabitlənməlidir. Tam bərkidikdən sonra sökülmə nəticəsində yaranan çuxur divarlarının zədələnməsinin və qırılmasının qarşısını almaq üçün betonun ilkin dəstindən sonra qəlibdən çıxarma dərhal aparılmalıdır.
Qarışıqdan əvvəl bütün zibil, süd, toz və çuxurların içərisində yığılmış su hərtərəfli təmizlənməlidir. Doldurma materialı ilə orijinal beton baza arasında ara qatlar və boşluqlar olmadan möhkəm yapışmanı təmin etmək üçün hərtərəfli təmizləmə üçün yüksək təzyiqli hava tövsiyə olunur.
Delik mövqeyindən kənara çıxmasına ciddi nəzarət edilməlidir. Dəyişən deşiklər, kiçik ölçülü deşiklər və ya deformasiya formaları halında, düzəliş üçün əl ilə yonma və raybalama aparılmalıdır. Anker cıvatalarının kəsilməsi və ya qısaldılması qəti qadağandır, çünki bu, boltun möhkəmliyini pisləşdirəcək və kifayət qədər uzunluqlu lövbərlə nəticələnməyəcək.
Əvvəlcədən hazırlanmış deliklərin şaquliliyi çuxur divarlarının meylinin 1,5 ° -dən çox olmayan sapması ilə təmin edilməlidir. Boltların meylli quraşdırılması gərginliyin qeyri-bərabər paylanmasına səbəb olacaq, əməliyyat zamanı gərginliyin konsentrasiyasına gətirib çıxaracaq və daha sonra bolt ipinin qırılmasına, ipin sürüşməsinə və əsas çərçivənin çatlamasına səbəb olacaq.
Mərkəzdənqaçma nasoslarının əsas çərçivəsini və beton təməlləri birləşdirən əsas daşıyıcı komponentlər kimi anker boltlar avadanlığın bərkidilməsi, düzəldilməsi, vibrasiyanın azaldılması və yerdəyişmə müqaviməti funksiyalarını yerinə yetirir. Aydın sənaye standartları material seçiminə, möhkəmlik dərəcəsinə, quraşdırılmış uzunluğa, quraşdırma prosesinə, məhlulun vurulmasına və bərkidilməsinə, anker boltlarının boşalmasına və korroziyasına qarşı tətbiq edilir. Adi boltlar heç vaxt əvəzedici kimi istifadə edilməməlidir.
Yanlış seçim nəticəsində yaranan potensial təhlükəsizlik təhlükələrini aradan qaldırmaq üçün materiallar iş şəraitinə, daşınan mühitə və mərkəzdənqaçma nasosların tonajına görə diferensial şəkildə seçilməlidir:
Adi təmiz su mərkəzdənqaçma nasosları (mülki istifadə və adi sənaye su təchizatı):Q235 karbon poladdan hazırlanmış anker boltlar 4.8-dən az olmayan möhkəmlik dərəcəsi ilə qəbul edilməlidir. Onlar yüksək qiymət performansı ilə sabit performans təmin edir və ənənəvi vibrasiya azaldılması və fiksasiya tələblərinə cavab verir.
Kanalizasiya, kimyəvi və aşındırıcı mühitlər üçün mərkəzdənqaçma nasosları:Tərkibində turşu, qələvi, çirklər və aşındırıcı komponentlər olan mühitlər üçün paslanma və korroziyadan effektiv şəkildə qorunmaq üçün 304 və ya 316 paslanmayan poladdan anker boltlar istifadə edilməlidir, məsələn, pasın qırılması və yıxılması kimi boltların nasazlığından qaçınmaq üçün.
Böyük miqyaslı yüksək təzyiqli və yüksək axınlı ağır xidmət mərkəzdənqaçma nasosları:Ağır yük və yüksək vibrasiya tezliyi olan avadanlıqlar üçün 8.8 və ya daha yüksək dərəcəli yüksək möhkəmlikli anker boltlar tələb olunur. Onlar üstün dartılma müqaviməti, yorğunluq müqaviməti və deformasiya müqavimətinə malikdir və uzunmüddətli yüksək yüklə davamlı əməliyyat üçün tətbiq olunur.
Uyğun aksesuarlar üçün tələblər:Hər bir anker bolt dəsti standart aksesuarlar kimi düz yuyucu, yay yuyucusu və qoşa qoz ilə təchiz olunmalıdır. Tam aksessuar kombinasiyası su nasoslarının davamlı vibrasiyasına uyğunlaşmaq üçün ikili anti-boşaltma performansını həyata keçirir.
Quraşdırılmış uzunluq boltların çəkilmə qabiliyyətini birbaşa müəyyən edir və boltların çıxarılması və boşalmasının qarşısını almaq üçün əsas göstəricidir. Müxtəlif nasos növləri üçün standart daxili uzunluq nisbətləri aşağıdakı kimi müəyyən edilir:
Yüngül yüklü şaquli mərkəzdənqaçma nasoslar: Kiçik miqyaslı avadanlığın yüngül çəkili fiksasiya tələblərini ödəmək üçün quraşdırılmış uzunluq boltun diametrinin 15 qatından az olmamalıdır.
Adi üfüqi sənaye mərkəzdənqaçma nasosları: Daimi sənaye əməliyyatının yükünə uyğunlaşmaq üçün quraşdırılmış uzunluq bolt diametrinin 20-25 qatı olmalıdır.
Ağır yük daşıyan yüksək axınlı və yüksək təzyiqli mərkəzdənqaçma nasosları: Ankrajın daşıma qabiliyyətini artırmaq və güclü vibrasiya təsirinə müqavimət göstərmək üçün quraşdırılmış uzunluq boltun diametrindən 30 dəfə az olmamalıdır.
Qeyri-kafi daxili uzunluq qeyri-adekvat dartılma qabiliyyətinə gətirib çıxaracaq və boltlar uzunmüddətli vibrasiya altında boşalmağa və çəkilməyə meyllidir. Həddindən artıq uzun gömülü uzunluq təməlin polad çubuqlarına müdaxilə edə bilər, tikinti tullantılarına səbəb ola bilər və təməlin struktur bütövlüyünü poza bilər.
Yerləşdirildikdən sonra anker boltlar şaquli vəziyyətdə saxlanmalı və meyl və ofsetin qarşısını almaq və sonrakı işlərdə gərginliyin vahid paylanmasını təmin etmək üçün xüsusi mötərizələrlə müvəqqəti bərkidilməlidir. Eyni zamanda, lövbər boltlarının quraşdırma ölçüləri mərkəzdənqaçma nasosları və üfüqi nasos aqreqatlarının ölçüləri ilə ciddi şəkildə yoxlanılmalıdır ki, deşik mövqeləri, boltlar arasındakı məsafə və avadanlığın əsas çərçivəsindəki montaj delikləri arasında tam uyğunluq təmin edilməlidir. Avadanlıqların düzəldilməsi üçün dəqiq istinadı təmin etmək üçün bünövrə səthinin üfüqi sapmasına ±2 mm/m daxilində nəzarət edilməlidir.
Qarışıq üçün xüsusi büzülməyən məhlul materialı bərabər şəkildə qəbul edilməlidir. Çoxpilləli mərkəzdənqaçma nasosları üçün yüksək möhkəmlik dərəcəli incə məcmu betona üstünlük verilir. Adi sement harçları qəti qadağandır. Adi harç bərkidikdən sonra büzülməyə və çatlamağa meyllidir, boşluqlar və boşluqlar əmələ gətirir, bu da boltlar və təməl arasında ümumi gərginlik performansına zəmanət verə bilməz. Çoxmərhələli nasosların məhlulunun vurulması üçün istifadə olunan betonun möhkəmlik dərəcəsi ağır yük altında anker möhkəmliyini artırmaq üçün ilkin təməl betonundan bir dərəcə yüksək olmalıdır.
Əvvəlcədən hazırlanmış çuxurlarda betonun və məhlul materialının sıxılması zamanı əməliyyat yumşaq və bərabər aparılmalıdır. Əvvəlki yerləşdirmə və hamarlama işlərinin etibarsız olmasının qarşısını almaq və boltlardakı ekssentrik gərginliyin gizli təhlükəsini aradan qaldırmaq üçün lövbər boltlarının əyilməsi və nasos gövdələrinin və nasos qurğularının yerdəyişməsi qəti qadağandır.
Tikinti möhkəmliyə uyğunluq prinsipinə ciddi şəkildə əməl etməlidir. Nasos gövdələrinin və nasos aqreqatlarının düzəldilməsi, hizalanması və bərkidilməsi yalnız təməl betonun möhkəmliyi dizayn gücünün 75% -dən çoxuna çatdıqdan sonra həyata keçirilə bilər. İkinci dərəcəli grouting düzgün yerləşdirmədən sonra həyata keçirilməlidir. İkinci dərəcəli məhlul qatının hündürlüyü vahid qalınlıq və düz ümumi səthlə 30-70 mm daxilində idarə olunmalıdır.
İkinci dərəcəli məhlul çəkməzdən əvvəl bünövrənin təmas səthi hərtərəfli müalicə edilməlidir: səth tozunu və zibilini təmiz su ilə yuyun və yeni və köhnə betonun, eləcə də ara qatlar olmadan məhlul qatının möhkəm yapışmasını təmin etmək üçün əsas səthi tam nəmləndirin. Mühitin tikinti istiliyinə ciddi nəzarət edilməlidir. Ətraf mühitin temperaturu 0℃-dən aşağı olduqda, dondan zədələnmənin və məhlul qatının möhkəmliyinin pozulmasının qarşısını almaq üçün xüsusi donma əleyhinə tədbirlər görülməlidir.
Doldurma materialı daxili havanı çıxarmaq üçün laylı vibrasiya ilə sıxılmalıdır. Qurutma, şlam tətbiq edildikdən dərhal sonra aparılmalıdır. Ətraf mühitin temperaturu 5℃-dən aşağı olarsa, aşağı temperaturda şaxtanın zədələnməsi nəticəsində çatlamanın, zımparalanmanın və qeyri-standart gücün qarşısını almaq üçün bütün müalicə prosesində istilik izolyasiyası və donmaya qarşı qoruma tətbiq edilməlidir. Normal iş şəraitində məhlullu konstruksiya avadanlığın son bərkidilməsindən ən azı 72 saat əvvəl bərkidilməlidir.
“Əvvəlcə düzəldin, sonra bərkidin” prinsipinə əməl edilməlidir. Nasosun əsas çərçivəsinin üfüqi sapmasına 0,05 mm/m daxilində nəzarət edilməlidir. Qoz-fındıqlar diaqonal istiqamətdə simmetrik olaraq bir neçə keçidlə bərkidilməlidir. Birdəfəlik tam sıxma və birtərəfli məcburi bərkitmə qadağandır ki, bu da nasosun əsas çərçivəsinin deformasiyasına, avadanlığın hamarlanmasının dəqiqliyindən kənara çıxmasına və boltlar üçün həddindən artıq yüklənməyə səbəb ola bilər.
Xarici nasosxanalar, rütubətli emalatxanalar və suyun təmizlənməsi iş şəraiti: Boltların quraşdırılması qəbul edildikdən sonra boltlara pas əleyhinə boya bərabər şəkildə çəkilməlidir. Rütubəti təcrid etmək və korroziyanı yavaşlatmaq üçün əsas hissələrin ətrafına suya davamlı və korroziyaya qarşı lent sarıla bilər.
Yüksək tezlikli vibrasiya və davamlı işləmə ilə iş şəraiti: Qoşa qoz və yay yuyucularını birləşdirən ikili anti-boşaltma quruluşu qəbul edilməlidir. Ağır iş şəraiti üçün, vibrasiya nəticəsində qozun boşalmasının tamamilə qarşısını almaq üçün xüsusi iplik bağlama yapışdırıcısı tətbiq oluna bilər.
Müntəzəm yoxlama mexanizmi: Adi quru iş şəraitində hər 3 aydan bir təkrar sıxma yoxlaması aparılmalıdır. Yüksək temperatur, yüksək rütubət, güclü korroziya və intensiv vibrasiya olan iş şəraiti üçün gizli boşalma və korroziya təhlükələrini vaxtında aradan qaldırmaq üçün xüsusi aylıq yoxlama aparılmalıdır.
Mərkəzdənqaçma nasos anker sistemlərinin kiçik qeyri-standart konstruksiyası sonrakı mərhələdə avadanlıqların nasazlığına çevriləcək. Saytda tez-tez baş verən səhvlər və müvafiq təhlükələr aşağıdakı kimi sadalanır:
Kiçik ölçülü əvvəlcədən hazırlanmış deliklər və kifayət qədər boşluq:Doldurma materialı boltları tam sara bilmir, nəticədə ankraj üçün kifayət qədər gərginlik daşıyan sahə yoxdur. Avadanlıq iş zamanı titrəyəcək, yerdəyişəcək və sapacaq.
Anker boltlarının qeyri-standart quraşdırılmış dərinliyi:Qeyri-kafi dartma daşıyıcı qabiliyyəti uzunmüddətli vibrasiya altında boltların boşaldılmasına və qaldırılmasına səbəb olacaq, nasos gövdəsinin koaksiallığını kompensasiya edəcək və rulmanların və çarxların aşınmasını ağırlaşdıracaq.
Yalnız tək qozlu və yay yuyucusu olmayan sadələşdirilmiş aksesuar konfiqurasiyası:Belə konfiqurasiya davamlı vibrasiyaya tab gətirə bilməz və qoz-fındıq avtomatik boşalmağa meyllidir, bu da vahid rezonansının və avadanlıqların qeyri-sabitliyinin əsas səbəbidir.
Adi məhlulla məhlulun vurulması və kifayət qədər sərtləşmə müddəti:Harç büzüləcək, çatlayacaq və daxili boş yerləri inkişaf etdirəcək, təməlin ümumi bütövlüyünə zərər verəcəkdir. Çox güman ki, avadanlıq uzunmüddətli istismar zamanı inteqral şəkildə dəyişəcək.
Boltların meylli quraşdırılması və birtərəfli bərkidilməsi:Boltlarda qeyri-bərabər gərginlik və ciddi gərginlik konsentrasiyası baş verəcək, bu da boltun qırılmasına və uzunmüddətli istismardan sonra nasosun əsas çərçivəsinin çatlamasına və zədələnməsinə səbəb olacaqdır.
Ciddi qəbul lövbərin tikintisi və ikincil grouting işləri başa çatdıqdan sonra aparılmalıdır və avadanlıq yalnız qəbuldan keçdikdən sonra istismara verilə bilər. Qəbul əsas səthin dəqiqliyi, tikinti texnologiyası, material standartları, aşağı temperaturda tikinti və avadanlıqların sınaq istismarı daxil olmaqla bir çox aspektləri əhatə edir.
Qəbul üç əsas kateqoriyaya bölünür: görünüş yoxlaması, komponentlərin yoxlanılması və sınaq əməliyyatının yoxlanılması.
Əsas səthin dəqiqliyi qəbulu:Avadanlıqların quraşdırılmasının təməl səthinin üfüqi sapması ±2 mm/m daxilində idarə olunmalıdır. Əvvəlcədən hazırlanmış çuxurlarda məhlul sıx və dolu olmalıdır, boşluqlar, çatlar və çatlar yoxdur. Deliklərin ətrafındakı beton düz, bütöv və zədə və qüsurlardan təmiz olmalıdır.
Bolt komponentinin qəbulu:Boltların şaquli sapması heç bir meyl və yerdəyişmə olmadan 2 mm/m-dən çox olmamalıdır. Bütün aksesuarlar tam və bütöv olmalıdır, boltun yivləri sürüşmə, korroziya və deformasiyaya məruz qalmamalıdır. Boltların spesifikasiyası və materialı dizayn tələblərinə uyğun olmalı və nasosun növünə uyğun olmalıdır.
Grouting texnologiyası və materialın qəbulu:Çoxpilləli mərkəzdənqaçma nasosların şaplanması üçün bir dərəcəli daha yüksək möhkəmlikli incə məmulatlı betondan, adi nasos növləri üçün isə büzülməyən xüsusi şpris materialından istifadə edilməlidir. İkinci dərəcəli məhlul təbəqəsi 30 mm-dən 70 mm-ə qədər vahid qalınlığa malik olmalıdır. Tikintidən əvvəl təməl səthi yaxşıca yuyulmalı və nəmləndirilməli, aşağı temperaturlu mühitlərdə donma əleyhinə və istilik izolyasiya tədbirləri tam şəkildə həyata keçirilməlidir.
Sınaq əməliyyatının qəbulu:Avadanlıq tam yük altında 2 saatdan artıq fasiləsiz işlədikdən sonra anker qaykalarının boşaldılması, əsas çərçivənin yerdəyişməsi, anormal rezonans və ya anormal vibrasiya və qurğunun səs-küyü baş verməməli və avadanlığın bütün iş parametrləri sabit qalmalıdır.
Sənəd qəbulu:Boltların spesifikasiyası, material sertifikatları, məhlul materiallarının möhkəmlik dərəcələri, tikinti temperaturu, sərtləşmə qeydləri və bərkitmə prosesi məlumatları daxil olmaqla tam qeydlər sonrakı texniki xidmət, yoxlama və təmir üçün saxlanılmalıdır.
Əvvəlcədən hazırlanmış anker dəliklərinin qurulması və mərkəzdənqaçma nasosları üçün anker boltlarının quraşdırılması nasos qurğularının dayanıqlığını təyin edən kritik gizli işlərdir. Tikinti xətalarına yol verməmək üçün ölçülərə nəzarət, məhlulun vurulması və bərkidilməsi də daxil olmaqla bütün tikinti prosesi müvafiq standartlara ciddi riayət edilməklə həyata keçirilməlidir.
Peşəkar maye avadanlıq markası olaraq,TEFFİKOsənaye standartlarına tam uyğundur və baza çərçivəsinin uyğunlaşdırılması, boltun seçimi və yerində təlimatı əhatə edən standartlaşdırılmış həllərin tam dəstini təmin edir.
