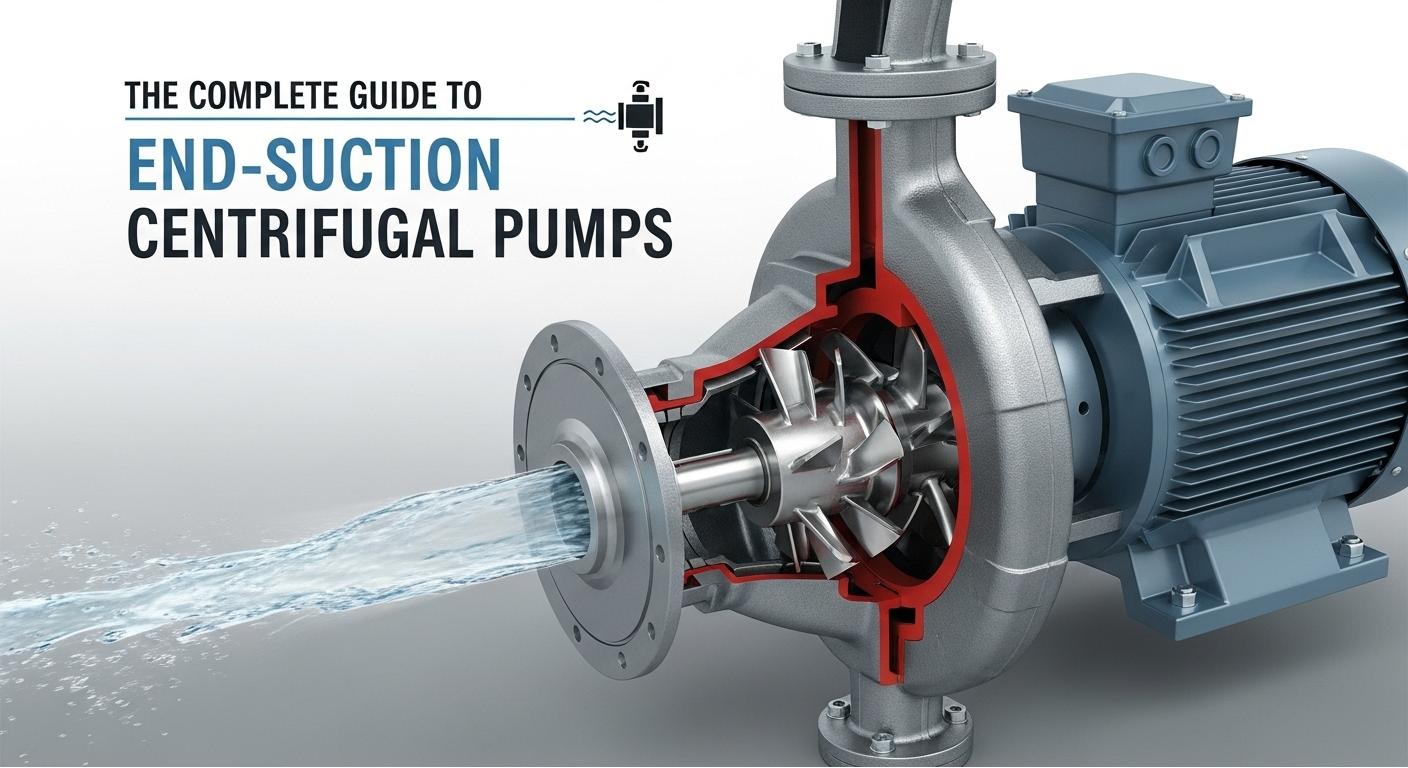

Sonrakı dövriyyə sentrifugal nasoslar üçün tam bələdçi

I. Son əmzik sentrifugal nasosların əsas anlayışı

Əsas budaq kimisentrifuqaçı nasosları, son-əmzik mərkəzdənqaçma nasosları, kompakt quruluşu və əla səmərəliliyi sayəsində sənaye istehsalı və mülki obyektlərində maye köçürülməsi üçün əsas güc halına gəldi. Fabrika seminarlarında orta tirajdan və şəhər su təchizatı üçün təzyiq dəstəyi, HVAC sistemlərində istilik və yanğınsöndürmə ssenarilərində təcili su köçürmələri, neft-kimya mühəndisliyi və güc enerjisi kimi müxtəlif sistemlərin davamlı və sabit işləməsini təmin etmək üçün kritik avadanlıq kimi geniş istifadə olunur.

II. Son emişin quruluşu və iş prinsipi sentrifugal nasoslar

1. Əsas struktur komponentlərinin funksional təhlili

• Emiş və boşaltma komponentləri: Maye giriş müqavimətini azaltmaq üçün exial su giriş dizaynını qəbul edən nasos korpusunun bir ucunda yerləşir; Boşaltma flanası, boru kəməri düzeni asanlaşdıran emiş sonuna 90 ° şaquli bucaqda paylanır.
• Pervane və nasos korpusu: Fürsətçi, əsasən qapalı dizaynı (əsasən paslanmayan poladdan hazırlanmış), yüksək sürətli fırlanma yolu ilə maye üzərində mərkəzdənqaçma qüvvəsindən hazırlanmış) enerji köçürməsinin əsasını təşkil edir; Davam formalı nasos korpusu, təzyiqli köçürməyə nail olmaq üçün maye kinetik enerjisini təzyiq enerjisinə çevirir.
• Mili sistemi və möhürləmə: Nasos şaftı, sürücünü motora bağlayır və fırlanma gücünü ötürür; Mexanik möhürlər və ya qablaşdırma möhürləri, əməliyyat sıxlığını təmin edərək maye sızmasının qarşısını alır.
• Dəstək və sürücü: Rulman mənzil, fırlanma sürtünməsinin azaldılması üçün mil sistemini dəstəkləyir; Motor, əsasən fərqli güc tələblərinə uyğunlaşmaq üçün bir cüt və ya birbaşa əlaqə tərəfindən idarə olunan standart asinxron motordur.

2. Üç mərhələli iş prinsipi

• Emiş mərhələsi: Motor başladıqda, bu, sürücünün mərkəzində aşağı təzyiq sahəsi yaradan, döngəni döndərmək üçün sürücülük edir. Maye, vurma boru kəməri ilə atmosfer təzyiqi altında nasos boşluğuna daxil olur.
• Sürətləndirmə mərhələsi: Maye, pervane bıçağı kanallarına daxil olduqdan sonra, sürətin və kinetik enerjinin əhəmiyyətli dərəcədə artması ilə, mərkəzdənqaçma qüvvəsi altında radikal olaraq kənara çıxır.
• Təzyiq və axıdılması mərhələsi: Yüksək sürətli mayenin uçmaq, axın kanalının kəsişmə bölgəsi tədricən genişlənir, axın sürətini azaldır və kinetik enerjini statik təzyiqə çevirir. Nəhayət, maye, axıdılması flanşına görə hədəf boru kəmərinə çatdırılır.

III. Son əmzik sentrifugal nasosların performans xüsusiyyətləri

1. Əsas fəaliyyət parametrlərinin təfsiri

Son əmzik sentrifugal nasosların əsas fəaliyyət parametrləri tətbiq ssenarilərini müəyyənləşdirir: axın dərəcəsi aralığı ümumiyyətlə 5-1000 m³ / saat, kiçik axın ötürmə ehtiyacları üçün kiçikdir; baş ümumiyyətlə 10-200 m, aşağıdan orta baş şəraiti üçün uyğundur; Səmərəlilik, əhəmiyyətli enerji qənaət effekti ilə 75% -90% -ə çata bilər; Net müsbət ezət başlığı tələb olunan (NPSHR) kiçikdir, emiş boru kəmərində quraşdırma hündürlüyü məhdudiyyətlərini azaldır.

2. Üç əsas üstünlük

• Yüksək səmərəlilik və enerji qənaət: Optimallaşdırılmış hidravlik dizayn enerji dönüşüm itkisini minimuma endirir. Kimyəvi müəssisədən sonra köhnə nasoslarını bu nasoslarla əvəz etdikdən sonra, hər il 50.000 kVt / saatdan çox elektrik enerjisi ilə qurtardı.
• Asan baxım: Komponentlərin yüksək dərəcədə standartlaşdırılması var. Mexanik möhürlərin dəyişdirilməsi, bütün nasosun sökülməsini tələb etmir, orta təmir müddətini oxşar nasoslarla müqayisədə 40% azaldır.
• Geniş tətbiq uyğunluğu: Keçid materiallarını (məsələn, Hastelloy, titan ərintisi) əvəz etməklə, turşu hissəcikləri olan turşu bazası həlli və kanalizasiya kimi xüsusi medianı köçürə bilər.

İv. Son əmzik sentrifugal nasosların seçimi əsas məqamları

1. İlkin parametr tədqiqatı

İki əsas ölçü aydınlaşdırmaq lazımdır:

• Orta xüsusiyyətlər: Viskozite ilə media üçün uyğundur <200 CST və bərk məzmun ≤ 5%; Maddi seçim mühitin aşınmasına uyğun olmalıdır.
• Oməsuliyyət: Dizayn axını dərəcəsi, rated baş, orta temperatur və sistem təzyiqi. Xüsusilə, NPSHA> NPSHR - 0.5 m-nin təhlükəsizlik marjasını təmin etmək üçün xalis müsbət ezətmə başçısı (NPSHA) hesablanmalıdır.

2. Seçim prosesinin sökülməsi

1. Əsas parametrləri müəyyənləşdirin: Proses tələblərinə əsaslanan axın sürətini (normal / maksimum əməliyyat şərtləri) və baş (10% -15% boru kəmərinin itirilməsi) işarəsini qeyd edin.
2. Match Nasos Model Xüsusiyyətləri: Nasos istehsalçısının performans əyrisinə baxın və əməliyyat nöqtəsinin ən yaxşı effektivlik nöqtəsinin (BEP) 10% -i daxil olduğu yerlərdə seçin.
3. Motor və aksesuarları təsdiqləyin: Panjon şaft gücünə (10% -15% güc marjası qorunur), partlayışa davamlı və ya adi mühərriklər arasında seçim etmək üçün bir motoru seçin; Çek klapanları və filtrlər kimi boru aksesuarları.
4. Son material yoxlanışı: Korroziv media üçün, nasos korpusunun (məsələn, 304 / 316L paslanmayan polad) və paslanmayan materialların korroziyaya davamlılığına cavab verdiyini yoxlayın.

V. Tətbiq sahələri

1. Sənaye istehsalında əsas ssenarilər

• Kimya sənayesi: Metanol və etilen glikol kimi üzvi həlledicilərə köçürür və ya turşu / alkali həlləri seyreltilir; Korroziyaya davamlı materiallardan hazırlanmış nasos halları tələb olunur.
• Güc sənayesi: Dirfurizasiya sistemlərində qazana köməkçi avadanlıq və slusry köçürmədə su dövranı üçün istifadə olunur; Nasos qabları yüksək temperaturda davamlı və aşınmaya davamlı olmalıdır.
• Qida emalı: Meyvə suyu və süd məhsulları kimi sanitar media köçürür; FDA və ya 3A sanitar standartlarına uyğun olmalıdır.

2. Bələdiyyə və tikinti sektorlarında açar rolları

• Şəhər Su təchizatı: Son-əmzik sentrifuquqal nasosları, çevik axın tənzimlənməsi ilə, yüksək mərtəbəli binalar üçün daimi təzyiqli su təchizatı əldə etmək üçün ikincil təzyiq artıran nasos stansiyalarında istifadə olunur.
• Kanalizasiya müalicəsi: Kiçik miqdarda asılmış bərk olan şərait üçün uyğun olan maye, maye mayedən sonra kanalizasiya və maye geri qaytarmaq üçün istifadə olunur.
• Hvac: Ticarət mərkəzləri və otellər kimi böyük binalarda temperatur tənzimləməsini təmin etmək üçün soyudulmuş su və soyuducu su dövranı nasosları kimi xidmət edir.

Vi. Son əmzik sentrifugal nasosların quraşdırılması və istismara verilməsi

1. Quraşdırmadan əvvəl hazırlıq

Vəqf, kifayət qədər texniki xidmət sahəsi qorunan düz və möhkəm olmalıdır; Suction boru kəmərinin diametri nasosun daxili diametrindən daha kiçik olmamalıdır, daha az dirsək və klapan olan kavanozdan qaçmaq; Boşaltma boru kəməri təzyiq ölçənləri ilə təchiz olunmalıdır və su çəkicinin qarşısını almaq üçün klapanları yoxlamaq lazımdır.

2. Açar nöqtələrin istismara verilməsi

• Boru kəməri yoxlaması: Heç bir boru kəmərinin sızmasını təmin etmək üçün quraşdırıldıqdan sonra təzyiq testi aparmaq; Kəsmə, radial və eksenel sapmalar ilə birləşmənin sapmasını yoxlayın ≤ 0,1 mm.
• Yükləmə və yükləmə testi yoxdur: 10-15 dəqiqə, rulman temperaturunu (≤ 75 ℃) və titrəmə (≤ 4.5 mm / s) yoxlamaq üçün yükləmə; Yük testi zamanı qaçış zamanı klapanı tədricən tənzimləyin və axın sürətinin və başının dizayn dəyərlərini qarşıladığını qeyd edin.

Vii. Son əmmə sentrifugal nasosların saxlanması və problemlərinin aradan qaldırılması

1. Gündəlik təmir siyahısı

• Gündəlik yoxlama: Rulman temperaturunu yoxlayın, möhür sızması (damlama ≤ 10 damcı / dəqiqə normaldır) və giriş / çıxış təzyiqi.
• Həftəlik baxım: Daşıyan yağ (əsasən litium əsaslı yağ) və nasos korpusunda toz təmiz tozu doldurun.
• Rüblük yoxlama: PULSUZ GEARK-i yoxlayın, nasos şaftının son oyununu ölçün və təzyiq ölçü cihazlarının və axınlarının düzgünlüyünü kalibr edin.

2. Ümumi nöqsan və həllər

• Qeyri-kafi axın: Ümumi səbəblərə bloklanmış emiş boru kəmərləri, köhnəlmiş pervanlar və aşağı motor sürəti daxildir; Solutions filtrləri təmizləmək, pervanları dəyişdirin və motor gücünün tezliyini yoxlamaqdır.
• Qeyri-adi rulmanlar: Əsasən qeyri-kafi / pisləşən yağ və ya böyük birləşmə hizalanma sapması səbəb olur; Yağ doldurmaq / dəyişdirin və birləşməni yenidən kalibr edin.
• Şiddətli möhür sızması: Əsasən köhnəlmiş möhürlər, əyilmiş nasos valları və ya orta halda çirklər; Möhürləri dəyişdirərək, nasos şaftının təmiri və boru kəməri filtrlərinin quraşdırılması ilə həll edin.

Viii. Son əmzik sentrifugal nasoslar üçün təhlükəsizlik əməliyyatı xüsusiyyətləri

1. Başlanğıcdan əvvəl təhlükəsizlik yoxlaması

Boş bir lövbər boltları olmayan nasosun orqanı və boru kəmərlərinin möhkəm bağlandığını təsdiqləyin; Motorlu məftillərin düzgün olub olmadığını yoxlayın və əsaslandırıcı etibarlıdır; Boşaltma boru kəməri klapanını bağlayın, emiş boru kəməri klapanını açın və nasos boşluğunun maye ilə dolu olmasını təmin edin.

2. Əməliyyat zamanı təhlükəsizlik monitorinqi

Nasos yüksək təzyiqli maye boşalmadan yaralanmaması üçün nasos işləyərkən hər hansı bir komponenti sökmək qəti qadağandır; Motor cari və daşıma temperaturunu yaxından izləyin Nasosun içərisində mayenin həddindən artıq istiləşməsinin qarşısını almaq üçün qiymətləndirilən axın sürətinin 30% -dən aşağı olan şəraitdə uzunmüddətli əməliyyatı qadağan edin.

3. Bağlandıqdan sonra təhlükəsizlik işlənməsi

Əvvəlcə boşaltma boru kəməri klapanını bağlayın, sonra motor gücünü kəsin; Yüksək temperaturu və ya aşındırıcı medianın köçürülməsi halında, qalıq medianın kristallaşdırılmasının və ya nasos orqanını korlamaq üçün boru kəmərlərini çırpın; Qışda bağlandıqdan sonra, komponentlərin dondurulmaması və çatlamamaq üçün nasos boşluğunun və boru kəmərlərinin içindəki maye tökün.

İx. Son əmmə sentrifugal nasoslar və digər nasos növləri arasında müqayisə

1. Şaquli mərkəzdənqaçma nasosları ilə müqayisə

Son əmzik mərkəzdənqaçma nasosları daha böyük bir ərazini tutur, lakin quraşdırmaq və saxlamaq daha asandır; Şaquli mərkəzdənqaçma nasosları, kosmik məhdud ssenarilər üçün uyğun, lakin istismar zamanı boru kəmərinin sökülməsini tələb edir, nəticədə yüksək texniki xidmət xərcləri ilə nəticələnir. Hər ikisi aşağıdan orta baş şəraiti üçün uyğundur və bitmiş əmzik sentrifugal nasoslar kiçik, orta axın ssenarilərində daha yaxşı səmərəliliyi var.

2. Müsbət yerdəyişmə nasosları ilə müqayisə

Müsbət yerdəyişmə nasosları (məsələn, dişli nasoslar, diafraqma nasosları) yüksək özlülük, yüksək təzyiqli şərait üçün uyğundur, lakin dar axın tənzimləmə diapazonuna uyğundur; Son əmzik mərkəzdənqaçma nasosları aşağı özlülük, aşağı incə təzyiq şərtləri, çevik axın tənzimlənməsi və yüksək səmərəliliyi ilə uyğun gəlir. Son əmmə sentrifuquqal nasosları təmiz su və həlledicilər kimi aşağı özlülük mediası köçürərkən daha yüksək xərclərə malikdir.

X. Sonrakı dövriyyə sentrifuqal nasoslarının inkişaf meylləri

1. Material və dizayn yeniliyi

Aşınma müqavimətini və korroziya müqavimətini yaxşılaşdırmaq üçün keramika örtüklü pervanlar və kompozit material nasosu qabları qəbul etmək; Hidravlik modelləri optimallaşdırın və enerji istehlakını daha da azaltmaq üçün CFD simulyasiyası vasitəsilə daha səmərəli axın kanallarını dizayn edin.

2. Ağıllı monitorinq sistemlərinin tətbiqi

IOT platformaları vasitəsilə uzaqdan izləmək üçün titrəmə sensorlarını, temperatur sensorlarını və ağıllı elektrik sayğaclarını birləşdirin; AI alqoritmlərini, çatışmazlıq və möhür geyimi üçün erkən xəbərdarlıqları təmin etmək, bununla da planlaşdırılmamış iş vaxtı azaltmaq üçün AI alqoritmlərini birləşdirin.

3. Enerji qənaət texnologiyalarının təşviqi

Uyğun axın tənzimlənməsinə, ənənəvi boğmaq tənzimlənməsindən 20% -30% daha çox enerji qənaət etmək üçün dəyişən tezlikli sürücülər (VFD) uyğunlaşdırın; Sənaye sektoruna "ikiqat karbon" hədəflərinə kömək edən asinxron mühərriklərdən 5% -8% daha səmərəli olan daimi maqnit sinxron mühərriklərini təşviq edin.

Xi. Tez-tez verilən suallar (suallar)

S: Başlanğıcdan sonra bitmiş emişin sentrifugal nasosuna nə səbəb ola bilər?

A: Əsas səbəblər, emiş boru kəmərində hava sızması səbəbindən, tıxanmış emiş sızması səbəbindən, tıxanmış emişin fırlanma (motorlu məftil fazası ardıcıllığını dəyişməyə) və nasosu yenidən başlamağa ehtiyac duyur).

S: Kiçik miqdarda hissəcik olan medianı köçürərkən son emiş sentrifugal nasosun xidmət ömrünü necə uzatmaq olar?

A: Hissəcik sıxışmaması üçün yarı açıq bir perçerdən istifadə edə bilərsiniz; Emiş boru kəmərində qaba bir filtr quraşdırın (hissəcik ölçüsü əsasında seçilmiş mesh ölçüsü); Yüksək xrom çuqun kimi aşınmaya davamlı materiallardan hazırlanan panellərdən istifadə edin; Fürsət sürətini azaltmaq üçün əməliyyat zamanı ən yaxşı səmərəlilik aralığında axın sürətini idarə edin.

S: Son əmzik sentrifugal nasosun istismarı zamanı ağır titrəmə baş verərsə nə etmək lazımdır?

A: Birincisi, yoxlama üçün nasosu dayandırın. Ümumi səbəblərə həddindən artıq bağlantı hizalanma sapması, balanssız pervane geyimi, zədələnmiş yataklar və boş lövbər boltları daxildir. Birləşmə hizalanmasını yenidən kalibrləndirməlisiniz, köhnəlmiş pervanları və ya rulmanları dəyişdirin və lövbər boltlarını sıxın. Nasosu yalnız vibrasiya aradan qaldırıldıqdan sonra yenidən başladın.

S: Niyə teffiko seçirsiniz?

A: İtalyan istehsalçısı kimi,TefikoGlobal Sənaye Nasosu sənayesində aparıcı bir müəssisə, R & D və İstehsalatda 20 illik təcrübəsi olan təcrübədir. Mərkəzdənqaçma nasoslarına, vida nasoslarına və s. Diqqəti çəkir və xüsusi həllər təmin edən enerji istehsalı və neft-kimya kimi sahələrdə liderlik edir. Bütün məhsullar 100% sınaqdan keçir və ISO 9000 kimi sertifikatlar əldə etdi. Qlobal satış şəbəkəsi seçmə dəstəyi və yerli inventarizasiya təmin edir, onu nasos satınalmaları üçün əla seçim edir.

XII. Cəm

Sonda son əmzik mərkəzdənqaçma nasosları müxtəlif sənayelər üzrə əla performans və çox yönlülük nümayiş etdirir. Onların üstünlükləri - sadə dizayn, asan saxlama və yüksək səmərəlilik kimi, onları maye ötürmə tətbiqləri üçün məşhur bir seçim etmək. 20 ildən çox təcrübəsi olan bir İtalyan mərkəzdənqaçma nasos istehsalçısı olaraq,TefikoXüsusi ehtiyaclarınıza cavab verən yüksək keyfiyyətli nasoslar təmin etmək, özünəməxsus etibarlılığını və üstün keyfiyyətini yaşamağa imkan verir.
