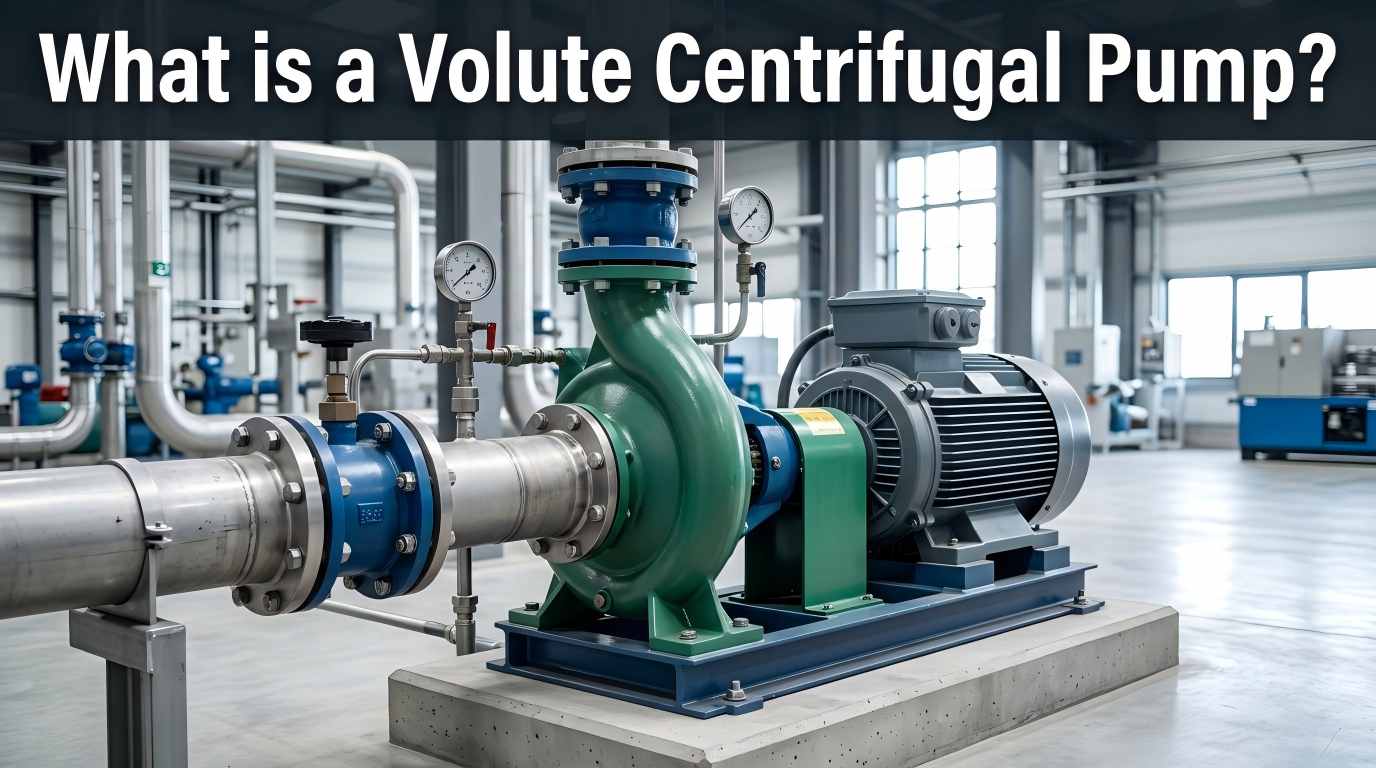

A volüt mərkəzdənqaçma nasosuçarxın fırlanması ilə mexaniki enerjini hidravlik enerjiyə çevirən dinamik nasos növüdür və mayenin səmərəli ötürülməsi üçün spiral dalğalı korpusa əsaslanır. Mərkəzdənqaçma nasosların digər növlərindən fərqli olaraq, onun ən görkəmli xüsusiyyəti onu diffuzor mərkəzdənqaçma nasosları kimi modellərdən fərqləndirən əsas komponent olan volut formalı korpusdur (spiral korpus kimi də tanınır). Volut mərkəzdənqaçma nasosları korroziya və eroziyadan minimal təsirlə möhkəm konstruksiyaya, nisbətən aşağı qiymətə, səssiz işləməyə və etibarlı performansa malikdir. Onlar əksər sənaye və mülki mayelərin çatdırılması tətbiqləri üçün üstünlük verilən avadanlıqdır.
Pompanın sabit işləməsi müxtəlif komponentlərin koordinasiyasından asılıdır. Əsas komponentlər və onların funksiyaları aşağıdakılardır:
Çarxın çıxışından boşaltma portuna qədər tədricən artan kəsik sahəsi olan çarxı əhatə edən spiral kamera. Onun əsas funksiyaları yüksək sürətli maye toplamaq, sürəti azaltmaq və təzyiqi artırmaqdır. Onun forması və ölçüsü nasosun səmərəliliyinə və təzyiqinə birbaşa təsir göstərir. Tək volüta (ən çox istifadə olunan) və ikiqat volütə (radial qüvvəni balanslaşdırır və xidmət müddətini uzadır) bölünür.
Pompanın "ürəyi", əyri bıçaqları olan fırlanan komponent, nasos mili vasitəsilə mühərrikə qoşulur. O, mərkəzdənqaçma qüvvəsi yaratmaq, mayeni udmaq və kinetik enerji vermək üçün yüksək sürətlə fırlanır. Bıçaq parametrləri (forma, kəmiyyət, bucaq) nasosun axını, başlığı və səmərəliliyini müəyyən edir.
Nasos mili mexaniki enerjini motordan pervanəyə ötürür. Rulmanlar nasos şaftının fırlanmasını dəstəkləyir, koaksiallığı qoruyur və sürtünməni azaldır. Yüksək temperatur və yüksək təzyiqli iş şəraiti üçün yağın pisləşməsinin qarşısını almaq və rulman ömrünü uzatmaq üçün yağ soyuducuları tələb olunur.
Kavitasiyanın qarşısını almaq üçün mayenin sızmasının və xarici havanın daxil olmasının qarşısını alır. Ümumi növlərə mexaniki möhürlər və qablaşdırma möhürləri daxildir. Köməkçi sızdırmazlıq sistemləri ilə uyğunluq etibarlılığı artıra bilər və texniki xidmət API 682 standartlarına istinad edə bilər.
Sorma portu mayenin çəkilməsi üçün dalğanın mərkəzində yerləşir; boşaltma portu təzyiqli mayenin çatdırılması üçün dalğanın sonundadır. Hər ikisinin ölçüsü və forması maye müqavimətinə və nasosun səmərəliliyinə təsir göstərir.
İş prosesi davamlı enerji çevrilməsidir, 4 əsas mərhələyə bölünür:
Mühərrik çarxı yüksək sürətlə döndərmək üçün hərəkətə gətirir və çarxın mərkəzində aşağı təzyiq sahəsi yaradır. Maye təzyiq fərqi altında nasosa sorulur.
Pervane davamlı olaraq fırlandıqca, bıçaqlar mayenin hərəkət sürətini və kinetik enerjisini əhəmiyyətli dərəcədə artıraraq, mayeni radial hərəkət etməyə itələyir.
Yüksək sürətli maye, genişlənmiş axın keçidi axının sürətini azaldır və yüksək təzyiqin çatdırılmasına nail olmaq üçün kinetik enerjini təzyiq enerjisinə çevirir.
Təzyiqli maye boşaltma portu vasitəsilə boşaldılır. Pervanenin davamlı fırlanması ilə fasiləsiz çatdırılma tamamlanır.
Sarsıdıcı struktur maye axını xüsusiyyətlərinə uyğun gəlir və turbulentlik itkisini azaldır. Dizayn şəraitində səmərəlilik axın sürətinin vahid paylanması ilə 70%-90%-ə çatır.
Daha az əsas komponentlər, emal etmək və quraşdırmaq asandır, mürəkkəb ötürmə mexanizmi yoxdur, aşağı uğursuzluq dərəcəsi, giriş və çıxış yoxlama klapanlarına ehtiyac yoxdur və aşağı təmir xərcləri.
İş şəraitinə görə müxtəlif spesifikasiyalarda dizayn edilə bilər, təmiz su, kanalizasiya və kimyəvi mühit kimi müxtəlif mayelər üçün uyğundur və normal temperatur, yüksək temperatur və yüksək təzyiq iş şəraitinə uyğunlaşdırıla bilər.
İnteqrasiya edilmiş dizayn, kiçik ölçü və yüngül çəki, məhdud məkan ssenariləri üçün uyğundur və mövcud çatdırılma sistemlərinə inteqrasiya etmək asandır.
Aşağı istehsal dəyəri, köhnəlmiş hissələrin rahat dəyişdirilməsi, səmərəli əməliyyat vasitəsilə enerjiyə qənaət, böyük axınlı çatdırılma ssenariləri üçün uyğundur.
Volut mərkəzdənqaçma nasosları hidrodinamik üstünlükləri sayəsində sənaye mayelərinin çatdırılması üçün etibarlı seçimdir. Bununla belə, onların faktiki enerji səmərəliliyinə material seçimi və istehsal kimi detallar təsir edir. Teffiko dəqiq Ar-Ge və ciddi sınaqlar vasitəsilə sabit və səmərəli maye çatdırılması həlləri hazırlayır. Məsləhətləşməyə və ya sifariş verməyə xoş gəlmisiniz:www.teffiko.com
