OH1 nasosu nədir?

Mütəmadi olaraq sənaye mərkəzdənqaçma nasosları ilə işləsəniz, yəqin ki, "oh1" modelinə rast gəldiniz və dürüst ol, digər növlərlə qarışdırmaq həqiqətən asandır. Bir çox mühəndis, mərkəzdənqaçma nasosları nasosların daşınması mayelərini, ancaq onlardan bir oh1 nasosun unikal olduğunu soruşsanız? Onların əksəriyyəti cavab vermək üçün mübarizə aparacaqlar. Mən də məni satınalma qruplarına başlamağa başlamayın - modeli hamısını anlamadan, səhv avadanlıqlarla bitən zəmanətlərdən başqa. Ancaq budur: OH1 nasosları neft, güc və kimyəvi maddələr kimi sənayelərdə işləyənlərdir. Onlar API 610 Standard (Centrifugal Nasoslar üçün Qlobal Dizayn Kodu) çərçivəsində klassik bir overhung nasosu və əsasları aşağı saldıqdan sonra onlar olduqca sadədir. İcazə verin, baş əsas təfərrüatlardan keçim.

1. Əvvəlcə aydınlaşdıraq - "oh1" nəyi dəqiq nədir?

OH1, API 610 Standard tərəfindən müəyyən edilmiş "həddindən artıq sentrifugugal nasos" müəyyən bir növüdür. Təyinatı pozaq: "Oh" "Overhung" üçün dayanır (bu da haqlıdır?) Və "1", "1" bunun bir mərhələli, son-emiş nasosunun olduğunu göstərir. Düzgün vəziyyətdə, budur ki, budur ki, bu da budur ki, bu da (mayesi hərəkət edən hissə) nasos milinin yalnız bir tərəfinə sabitdir, rulman evi birbaşa nasos gövdəsi ilə birləşdirilmişdir və "Overhung" adının yalnız bir ucunu dəstəkləyir.

API 610, mərkəzdənqaçma nasoslarını əsas qruplara bölür: oh (overhung), bb (arasındakı), vs (şaquli asılmış) və s. OH qrupunda OH1, OH2 və OH3 kimi alt modellər var, hər biri öz xüsusiyyətləri ilə. OH2 iki mərhələli overhung nasosudur (yüksək təzyiq tətbiqləri üçün idealdır) və OH3, eksenel qüvvələri balanslaşdırmaq üçün əlavə komponentlər əlavə edir. Amma oh1? Bu dəstənin ən sadədir. Heç bir xülya əlavə xüsusiyyətləri yoxdur - yalnız orta səviyyəli baş tətbiqlərə bir diqqət. Buna görə ən çox sənaye şəraitində ən çox yönlü overhung nasosudur - lazım olduqda şeyləri başa çatdırmaq lazım deyil.

2. dizaynOH1 nasosları: 4 praktik üstünlüklər

Niyə bu qədər sənaye oh1 nasoslarına etibar edir? Açar, real dünya problemlərini həll edən dizaynlarında yerləşir. Budur, onların ən çox davamlı xüsusiyyətləri:

• Yığcam, kosmik qənaət qurma:Rulman mənzil və nasos orqanı bir parça kimi atılır, buna görə heç bir əlavə dayaq lazım deyil. Əvvəlcə gördüm: eyni axın sürəti olan OH1 nasosu, cüt emiş nasosundan daha 30% daha qısa olur. Bu, hər bir qarışın olduğu yerlərdə, neft-kimya bitkiləri və ya elektrik stansiyası qazanxanaları kimi sıx boşluqlarda bir xilasedicidir. Boruları düzəltməyə və ya boşluğu yalnız yuvarlanmağa ehtiyac yoxdur.
• Etibarlı mühürleme, əla sızma qarşısının alınması:Sızmalar, xüsusən xam neft və ya aşındırıcı kimyəvi maddələr kimi yanan media işləyərkən əsas bir baş ağrısıdır. OH1 nasosları mexanik möhürlərlə standart gəlir (bəzi modellər iki dəfə sona çatan möhürlərə yüksəldilə bilər) və möhür üzləri ümumiyyətlə yüksək temperatur və aşınmaya tab gətirmək üçün silikon karbiddən və qrafitdən hazırlanmışdır. Normal işlə, sızma, köhnə qablaşdırma möhürlərindən daha yaxşı saatda 5 mililitrdən azdır. Bir dəfə OH1 nasosuna keçən kimyəvi bir bitki ilə işlədim və sızan bağlanmaları təxminən 80% azaldı.
• Daimi diqqət tələb etməyən rulmanlar:Mili sıx bir şəkildə tutan və həm radial, həm də eksenel qüvvələri idarə edən cüt sıra silindrik rulon rulonlarından istifadə edirlər. Üstəlik, daşıma mənzildə quraşdırılmış yağlama dövriyyəsi sisteminə malikdir, sıçrayan sürtkü yağlama yolu ilə sərinləyin. Daimi mərkəzdənqaçma nasosları hər 3 ayda hər 3 ayda yağ toplarına ehtiyac duyurlar, amma oh1 nasoslar? Bunu 6-12 ay uzada bilərsiniz. Bu, daha az bağlama deməkdir - ildə 2 ilə 3 azdan daha azdır. 24/7 işləyən fabriklər üçün bu məhsuldarlığa böyük bir təkan.
• Enerji səmərəliliyi:Təcavüzkar, nasosun içərisində turbulentliyi minimuma endirmək üçün maye mexanikasına əsaslanan mühəndislər tərəfindən optimallaşdırılmış arxa əyri bıçaq dizaynına malikdir. Nasosun axın kanalları da müqavimətini azaltmaq üçün cilalanmışdır. Bir dəfə o, OH1 nasosunun eyni axın sürətində müntəzəm həddindən artıq bir nasosdan 8-12% daha səmərəli olduğunu göstərən test məlumatlarını gördüm. Sürətli bir hesablama aparaq: saatda 100 kubmetr su hərəkət edirsinizsə, bu gündə 20 kVt / saat qənaət olunur. Bir ildən çoxdur ki, bu əmanətlər əhəmiyyətli dərəcədə əlavə olunur.

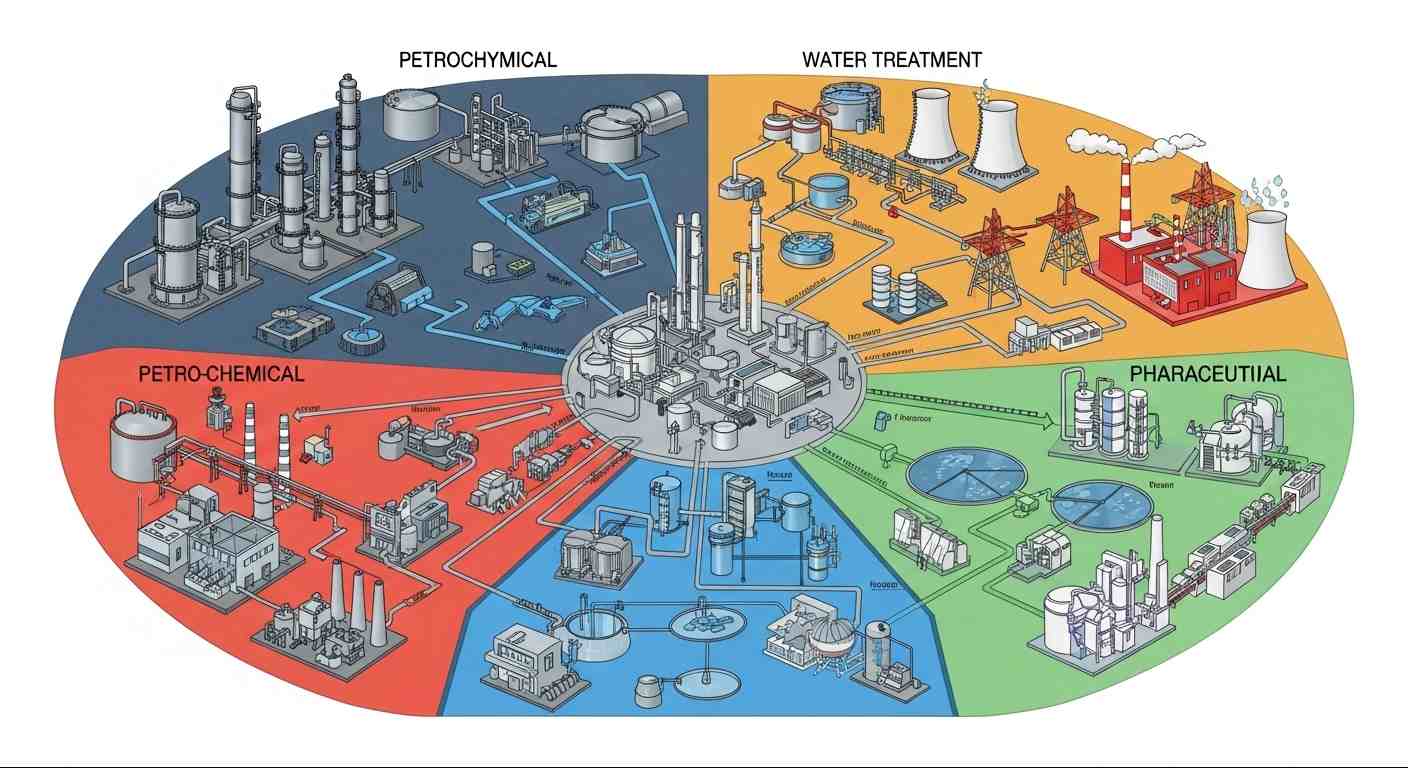

3. OH1 nasoslarını haradan tapmaq olar: 4 Key Sənaye

Bu nasos yalnız yaxşı hazırlanmış deyil - həm də xüsusi iş şəraitinə mükəmməl uyğun gəlir. Budur, onun ən çox yayılmış tətbiqi ssenariləri:

• Neft-kimya sənayesi:Əsasən xam neft və benzin kimi aşağı özlülük mediası daşımaq üçün istifadə olunan emalı zavodlarında hər yerdədirlər. Xam neft anbarını götürün, məsələn, yağlama qülləsinə yağ köçürmələri olmadan yağ köçürməlisiniz və OH1 nasosunun sıx boru kəmərləri arasında mükəmməl uyğunlaşır. Üstəlik, axın dərəcəsi son dərəcə sabitdir (2% -dən az bir səhv ilə), buna görə də distillə qülləsi heç vaxt çox və ya çox az yem almır - gözlənilməz bağlama yoxdur.
• Enerji sənayesi:Termal elektrik stansiyaları və biokütlə elektrik stansiyaları qazlara su təchizatı üçün OH1 nasoslarından istifadə edirlər. Qazanlar orta təzyiqli bir su axını lazımdır və oh1 nasosları bu ehtiyacı mükəmməl şəkildə qarşılayır. Mən bir dəfə iki OH1 nasosu olan 300 MVt-nasos ilə işləmişəm, biri gözləmə rejimində. Onlar 180 ° C-ə qədər temperaturdan dözə bilərlər və onların səmərəliliyi zavodun ümumi enerji istehlakını azaltmağa kömək edir.
• Su təmizləyici sənaye:Bələdiyyə kanalizasiya zavodları və sənaye çirkab suları qurğuları təmiz su və ya aşağı konsentrasiya kanalizasiyasını nəql etmək üçün istifadə edərək sevirlər. Nasos orqanı ümumiyyətlə 304 və ya 316L paslanmayan poladdan və ya korroziyaya davamlı bir çuqundan hazırlanmışdır, buna görə kanalizasiya kimyəvi maddələrdən paslanmayacaqdır. Və onun son əmziyi dizaynı, sualtı nasoslardan daha çox tıxanma ehtimalı azdır - heç bir lifi çarxın ətrafına bükülməz. Saatda 50-500 kubmetr olan kiçik-orta su təmizləyici qurğular üçün mükəmməldir.
• Əczaçılıq sənayesi:Burada qida dərəcəli OH1 nasosları vacibdir. Ultra hamar daxili divarları (kobudluq ra ≤ 0.8 mkm) olan GMP (yaxşı istehsal təcrübəsi) standartlarına cavab verirlər. Möhürlər də qida dərəcəli rezindən hazırlanmışdır, buna görə materialların çirklənməsi baş vermir. Onları peyvənd laboratoriyaları və əczaçılıq fabriklərində gördüm, əsasən istehsal xətlərində mayelərin qarışdırılması və daşınması üçün istifadə olunur.

4. Doğru OH1 nasosunu necə seçmək olar: 5 Məsləhət

Bir OH1 nasosunu seçmək çətin deyil - bu beş addımdan yalnız izləyin:

• Daşınacaq maye ilə başlayın:Yüksək temperaturlu media (120 ° C) isti yağı kimi), soyuducu gödəkçə ilə bir model seçin - əks halda rulmanlar yanacaq. Yüksək özlülük mediası üçün (50 CST-dən yuxarı yağ yağlayıcısı kimi), daha böyük bir perceller girişində bir model üçün gedin - çox kiçik bir giriş axınının yaranmasına səbəb olacaqdır. Turşu mediası üçün (hidroklor turşusu kimi), müntəzəm paslanmayan poladdan keçin və Hastelloy (korroziyaya davamlı ərintidən) istifadə edin. Bir dəfə bir fabrikdə turşu üçün standart OH1 nasosundan istifadə etdiyini gördüm və bu, yalnız 6 həftə davam etdi.
• Axın dərəcəsi və baş marjalarında skimp etməyin:Heç vaxt "dəqiq" axın dərəcəsi ehtiyaclarınıza əsaslanan bir nasos seçməyin - 10% marj əlavə edin. Məsələn, saatda 80 kubmetr daşımaq lazımdırsa, saatda 90 kubmetr üçün qiymətləndirilən bir model seçin. Başın (nasosun çıxışı təzyiqi) üçün olduğu kimi, boru kəmərinin müqavimətini nəzərə almağı unutmayın: 15 metrdən 100 metr yüksəklikdə 15 metr su hərəkət etsəniz, 25 metr məsafədə olan bir nasosa ehtiyacınız varsa (boru kəmərinin müqavimətini aradan qaldırmaqdır). Yetərsiz baş, nasosun həddindən artıq yüklənməsinə və tez uğursuz olmasına səbəb olacaqdır.
• Quraşdırma mühitinə baxın:Açıq havada quraşdırılıbsa, yağış örtüyü olan bir model seçin - hesabat içərisinə girən su tökülməsi rulmanlara zərər verəcəkdir. Sıx boşluqlar üçün (1 metr genişlikdə bir otaq kimi), 1,2 metrdən aşağı bir üfüqi qısa şaft modeli üçün seçim edin. Yaxınlıqdakı bir vibrasiya mənbəyi varsa (kompressor kimi), şok pad-vibrasiya ziyanları, hər şeydən daha sürətli bir zərbə vurur.
• Enerji səmərəliliyi məsələləri:Birinci dərəcəli enerji səmərəliliyi olan nasoslar üçüncü sinif səmərəliliyi olanlara nisbətən 15-20% daha çox elektrik enerjisini qazandırırlar. Gündə 8 saat işləyən, bu illik elektrik qənaətində təxminən 10.000 yuan. Yüksək səmərəli bir modeldə bir az daha qabaqcadan xərcləmək mütləq buna dəyər.
• Doğru aksesuarları seçin:Metanol kimi zəhərli media üçün, cüt sona çatan möhürlərə və möhür maye sisteminə yüksəldin - bu sızmaların qarşısını alır. Avadanlıq vəziyyətini uzaqdan izləmək istəyirsinizsə, vibrasiya sensorlarını və temperatur ötürücülərini quraşdırın. Rulmanlar geyinməyə başladıqda, titrəmə dəyəri 4,5 mm / s-ə çatacaq, çünki qəfil çatışmazlıqlarla qarşılaşmayacaqsınız.

5. OH1 nasosunu necə qorumaq olar: 3 sadə məsləhət (heç bir mütəxəssis lazım deyil)

Bir çox insan nasos baxımının əngəl olduğundan şikayətlənir, amma OH1 nasosları həqiqətən az təmirdir - sadəcə bu üç şeyi edin:

• Gündəlik çeklər (5 dəqiqə max): Hər həftə rulmanları hiss edin - 70 ° C-dən çox olduqda, sürtkü yağını dəyişdirin. Hər ay möhürün yoxlayın Hər rübdə, giriş filtri tıxanmış filtrləri təmizləyin axını azaldır. Bu vəzifələr üçün nasosu sökməyə, iki emiş nasosunu qorumaqla müqayisədə yarısına qənaət etməyə ehtiyac yoxdur.
• Problemlərin aradan qaldırılması: Əsaslarla başlayın: azaldılmış axın? Əvvəlcə giriş boru tıxaclarını yoxlayın, ümumiyyətlə günahkardır. Ardından pervane-tək mərhələli percellerləri yoxlamaq asandır. Artan vibrasiya? Rulmanı rəsmiləşdirməni yoxlayın (təmizlik 0,1 mm-dən çox olduqda rulmanları dəyişdirin) və nasos şaftının birinci mərhələli şaftları, tam əvəzinə ehtiyacı olan çox mərhələli şaftlardan fərqli olaraq düzəldilə bilər. Sızan möhürlər? Möhürün üz-cızıqları yoxlayın, daşlama ilə sabitlənə bilər, bütün möhür yığma əvəzinə ehtiyac yoxdur.
• İllik dərin qulluq: İldə bir dəfə rulman mənzilini ayırın və litium əsaslı sürəti dəyişdirin - onu öhdəsindən gəlməyin, yalnız hesabat həcminin 1/2 ilə 2/3-ə qədər doldurun (həddindən artıq aşınma səbəb olur). Nasos gövdəsini baza boş boltlara bağlayan boltları sıxın, nasos şaftının səhv işlənməsinə səbəb olur. Pasın qarşısını almaq üçün epoksi qatrının bir təbəqəsinə paslanmaya və möhürlü boşluğa tətbiq edin. Bütün bu vəzifələr yerində edilə bilər - heç bir kran tələb olunmur.

Rəy

Günün sonunda OH1 nasosu yalnız möhkəm, praktik bir vasitədir. Çox mərhələli nasosların xülya xüsusiyyətləri yoxdur, ancaq orta-aşağı baş tətbiqləri, sabit axın və asan təmir üçün nəzərdə tutulmuş şeylərdə üstündür. Müəssisələr üçün bu, avadanlıqların ömrü boyu daha az baş ağrısı və ümumi dəyəri azalma deməkdir.

Hələ hasarın üstündə olsanız, bəlkə də maye üçün hansı materialın uyğun olduğunu və ya nasosunuzu mövcud sisteminizə necə inteqrasiya etməkdən narahat olmayın - narahat olmayın. KomandamızTefikohər gün bu şeylə məşğul olur. Seçim, quraşdırma dəstəyi və ya quraşdırma sonrası problemlərin aradan qaldırılması ilə bağlı kömək ehtiyacınız varsa, sizi əhatə etdik. Təxmin etməyə ehtiyac yoxduryalnız çatmaq.
