OH3 mərkəzdənqaçma nasosu: dar boşluqlar üçün ən yaxşı seçim

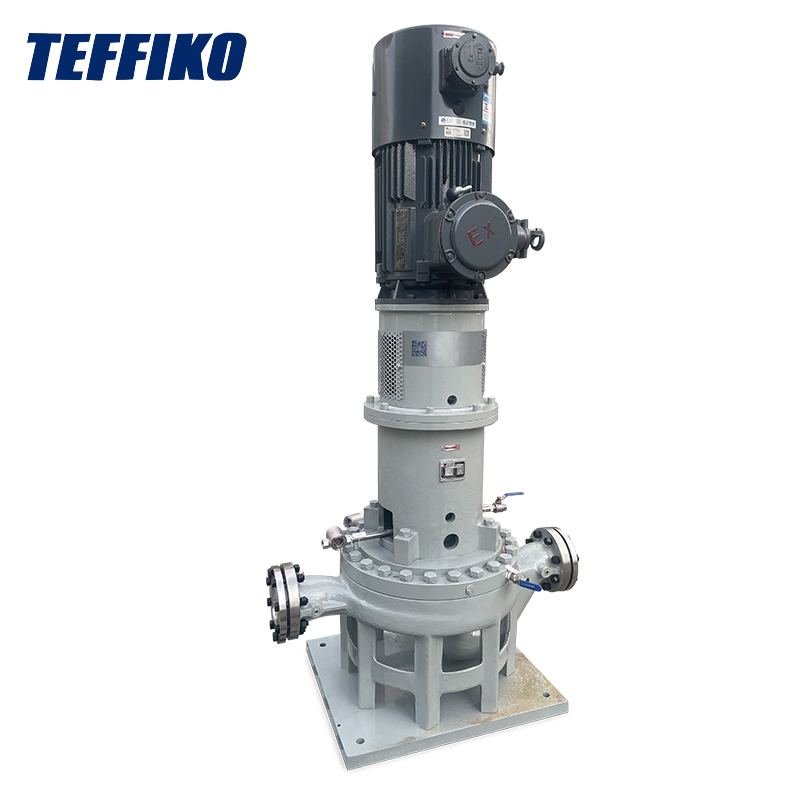

BuOH3 mərkəzdənqaçma nasosuMəndə dərin təəssürat yaratdı - hər yerdə, neft emalı zavodlarının boru dayaqlarından və izdihamlı dəniz platforması göyərtələrindən elektrik stansiyalarının yüksək təzyiqli boru kəmər sistemlərinə qədər yerləşdirə bilərsiniz. Digər nasos modellərindən fərqlənən şey, onun etibarlı və davamlı xüsusiyyətləridir: Kosmosa qənaət edən şaquli dizayn, asan monuls və sökülmə üçün modul bir quruluş və yüksək temperatur, yüksək təzyiqlərə və aşındırıcı mediaya tab gətirmək imkanı olan şaquli bir dizayndır. Bu, sənaye şəraitində ən çox yayılmış çətin problemləri həll etmək üçün xüsusi hazırlanmış kimidir. Aşağıda, əsas komponentlərini, həqiqi iş prinsipini və bu dizaynların həqiqi fabrik iş şəraitinə necə uyğunlaşmasını pozacağam.

I. Əsas struktur komponentləri

OH3-nin performansı boş bir danışıq deyil - hər bir komponent, sənaye ağrısı nöqtələrini hədəfləmək üçün dəqiq mühəndisdir. Gəlin onları bir-bir qıraq:

1.1 şaquli modul daşıyan mötərizə

Pompa orqanı ilə hesablanan mənzilləri birləşdirən OH1 kimi üfüqi nasoslardan fərqli olaraq, OH3, nasos korpusunun altından şaquli olaraq quraşdırılmış müstəqil modul daşıyan mötərizə mötərizəsi qəbul edir. Bu dizayn sənaye ssenariləri üçün inqilabi bir irəliləyişdir:

• Ən yüksək səviyyəli yük daşıyıcısı: daşıma mötərizəsi, ən azı 610 standartı tərəfindən müəyyən edilmiş nozzle yüklərinə tab gətirməyə qadir olan minimum divar qalınlığı olan, ağır çökək dəmir və ya çevik dəmirdən hazırlanmışdır. Boru kəməri istilik genişlənməsi, daralma və ya vibrasiya səbəbindən mil uyğunsuzluğundan əziyyət çəkmədiyini görməmişəm - sabitliyi müstəsna deyil.
• Çalışmazlığa qulluq: İT, həm radial, həm də eksenel qüvvələrə tab gətirə bilən içərisində "arxa-arxa" cüt cərgə silindrik rulon rulon rulon rulonları. Ən əsası, giriş və çıxış boru kəmərlərini sökməyə ehtiyac yoxdur; Yalnız yuxarıdan təftiş və təmir üçün yuxarıdan yuxarıdan rulman mötərizəni silmək lazımdır.

1.2 Tək mərhələli pervanel və ikiqat uçmaq

Təcavüzkarın və uçuculuqun birləşməsi, hesablama maye dinamikası (CFD) vasitəsilə optimallaşdırılmış mükəmməl bir matçdır. Diametri ≥ DN80 olan bütün modellər ikiqat uçotu ilə standartdır - bu kiçik dəyişiklik effektivliyi və sabitliyi iki dəfə artırır:

• Sağlam və incə dizaynlı bir vasitəçi: 316L paslanmayan polad və ya Hastelloyda mövcuddur, əla korroziyaya qarşı müqavimət göstərir. Geri əyilmiş bıçaqlar, maye turbulansını minimuma endirir, nəticədə təəccüblü dərəcədə yüksək enerji ötürülməsi səmərəliliyi. Bu, yalnız bir kilid qozu ilə nasos şaftının bir ucuna düzəldilir və əməliyyat zamanı eksenel hərəkəti yaşamayacaq - xüsusi olaraq saxlanılır və hətta yüksək intensivlik istifadə altında da möhkəm qalır.
• İkiqat uçotu açar ağrı nöqtəsini həll edir: adi tək rənglər, zamanla şaft və rulmanları geyinən yüksək axınlı şəraitdə balanssız radial qüvvələr meydana gətirir. Bununla birlikdə, OH3-nin ikiqat könüllü simmetrik axın kanalları vasitəsilə mayeni iki yola bölünərək, radial qüvvələrin 90% -nin 90% -ni, şaftın devrilməsini əhəmiyyətli dərəcədə azaltmaq - təcrübəmdən bir neçə il ərzində nasosun xidmətinin ömrünü genişləndirə bilər.

1.3 API 682 -ə uyğun sızdırmazlıq sistemi

Sızma yüksək təzyiq, zəhərli və ya yüksək temperaturlu media daşınarkən ölümcül bir təhlükədir - lakin OH3-nin möhürləmə sistemi bu narahatlığı tamamilə aradan qaldırır:

• Sabit və etibarlı əsas konfiqurasiya: Silikon karbid-qrafik möhürləmə üzləri ilə bir son mexaniki möhürlə standart gəlir. Xəyanət olmasa da, təhlükəli olmayan media üçün tam kifayətdir. Heç bir sızma problemi olmadan aylarla davamlı olaraq işləməmişəm.
• Yüksək hədəflənmiş yüksəltmə seçimi: Zəhərli və ya yüksək dərəcədə aşındırıcı medianın daşınması üçün bir təcrid maye sistemi olan ikiqat sonlu mexaniki möhürlə təkmilləşdirilə bilər, sızmağın sızıntısını ≤5ml / h - ənənəvi qablaşdırma möhürlərinin 20ml / saat həddindən çox aşağıya nəzarət edir. Bu cür təhlükəsizlik marjası zərərli maddələrlə işləyərkən təsəllivericidir.

1.4 şaquli boru kəməri birbaşa əlaqə dizaynı

"Boru kəməri birbaşa əlaqə" dizaynı, sıx boşluqlar və enerji qənaət edən ehtiyaclar üçün bir xilasedicidir. Giriş və çıxış flanşları, əlavə montaj bazalarına ehtiyacı aradan qaldıraraq boru kəməri mərkəzi xətti ilə dəqiq şəkildə uyğunlaşdırılır və üstünlüklər istifadə ilk günündən aydın olur:

• İstisna kosmik istifadəsi: DN200 modeli, eyni axın sürəti ilə üfüqi nasoslarla müqayisədə, döşəmənin yerini 60% azaltmaq üçün yalnız 1.0-1.5 metr olan bir nasos hündürlüyünə malikdir. Bu üstünlük dəniz platformalarında və ya izdihamlı təmizləyici boru çarxlarında çox vacibdir - digər nasos modellərinə əlçatmaz yerlərdə quraşdırıla bilər.
• Əhəmiyyətli enerji qənaət effekti: Daha az boru kəməri dirsəkləri təzyiq itkisini azaldır və uzunmüddətli istifadə bütün sistemin enerji istehlakını 5% -8% azalda bilər. İlkin xərclərə qənaət əhəmiyyətli deyilsə də, zamanla əlavə edirlər, bu da xərclərə yönəlmiş fabrik menecerləri üçün xoş bir sürpriz edir.

II. Ətraflı iş prinsipi

Əsas olaraq, OH3 mərkəzdənqaçma qüvvəsinə əsaslanan fəaliyyət göstərir, lakin maye nəqliyyatının hər bir linki yüksək təzyiq və yüksək sabitlik tələblərinə cavab vermək üçün optimallaşdırılmışdır. Düz bir dildə addım-addım atacağam:

Addım 1: maye emiş

Maye, nasosu birbaşa əlaqəli giriş flanşına daxil edir. Flanşın və boru kəməri arasındakı dəqiq uyğunlaşma hamar maye axını (qarışıq turbulans) təmin edir və giriş axını kanalının cilalanmış daxili divarı sürtünmə müqavimətini azaldır. Bu, mayenin sürətlənməsinə bərabər şəkildə axdığını təmin edir - nadir hallarda kavitasiyanı, ucuz nasoslarla ümumi bir problem yaşadığını gördüm.

Addım 2: Təmiri tərəfindən enerji köçürməsi

Motor, nasos şaftını çevik bir bağlama vasitəsi ilə dönmək üçün sürüşür, pervanetin yüksək sürətlə 1450-2900 rpm sürətində qaçmasına səbəb olur. Mərkəzdənqaçma qüvvəsi mayeni pambığın mərkəzindən kənarlarına itələyir və mayenin arxa-əyri bıçaqlardan keçməsi, həm sürət, həm də təzyiq artması ilə eyni vaxtda. Bu addım, motorun mexaniki enerjisinin maye enerjisinə çevrilməsində əsas linkdir və bu, nasosun işinin açarıdır.

Addım 3: İkiqat dəyişmədən təzyiq çevrilməsi

Daha sonra yüksək sürətli mayenin ikiqat dəyişməsinə girir. Hümlüsün spiral axın kanalının kəsişmə sahəsi tədricən mayeni yavaşladır və kinetik enerjisinin çox hissəsini statik təzyiqə çevirir ("diffuziya" adlı bir proses). Simmetrik dizayn vahid təzyiq paylanmasını, radial qüvvələri əvəzinə və nasos şaftını rəvan şəkildə fırlanan, hətta tam yük altında saxlamağı təmin edir.

Addım 4: Sızdırmazlıq və maye axıdılması

Outlet flanşından keçmədən əvvəl, maye mexaniki möhür sistemindən keçir. Bir baharın hərəkəti altında, stasionar və fırlanan möhürlü üzüklər sıx bir maneə meydana gətirərək möhkəm bir şəkildə uyğun gəlir. Yüksək təzyiq mediası daşınarkən belə, heç vaxt sızma problemləri ilə qarşılaşdım. Nəhayət, təzyiqli maye, sonrakı proseslərin ehtiyaclarını ödəmək üçün aşağı axın boru kəmərinə girir.

Addım 5: Rulmanların və mil sisteminin sabit dəstəyi

Nasos əməliyyatı zamanı modul daşıyıcı mötərizədə ikiqat rolik rulon rulonları daim davamlı olaraq fırlanan nasos şaftını, maye axını və eksenel qüvvələrin yaratdığı radial qüvvələri udmaq üçün dəstəkləyən udma. Quraşdırılmış sıçrayış yağlama sistemi rulmanları sərin saxlayır - bu, 425 ° C-də işləmədiyini gördüm. Əlavə olaraq, minimal texniki xidmət tələb edir; Gündəlik yoxlamalar zamanı yalnız sürtkü səviyyəsini yoxlamaq lazımdır.

III. Digər Oh seriyası nasosları ilə müqayisə

OH3-nin üstünlüklərini intuitiv şəkildə nümayiş etdirməyə, onu iki başqa ümumi OH seriyası nasosu (OH1 və OH2) ilə müqayisə edirik.

Rəy

Şəxsi təcrübədən inamla deyə bilərəm ki, OH3 yalnız API 610 Standard-a uyğun yetkin bir məhsul deyil, həm də Tefikonun sənaye etibarlılığı və mühəndislik detallarını dərin anlayışının əksini də əks etdirir. Bu xülya və ya faydasız xüsusiyyətləri yoxdur - hər bir komponent, məkan qənaət, asan təmir, ekstremal şəraitə qarşı müqavimət və sızma qarşısının alınması kimi problemləri effektiv şəkildə həll edir.

Etiraf edim ki, bazarda ən ucuz seçim deyil və modul daşıyan mötərizənin həqiqətən bir az ağır olduğunu gördüm. Bununla birlikdə, onun etibarlılığı ilkin investisiya maya dəyərini ödəmək üçün kifayətdir. Tefiko yalnız avadanlıq satmır - peşəkar seçim tövsiyələri və tam ömrü boyu dəstək verirlər. Mən bir neçə dəfə komandalarına suallarla məsləhətləşdim və həmişə tez cavab almışam. Bu kooperativ model fabriklərin davamlı və rəvan işləməsinə imkan verir.

Daha çox həlli və real hallar üçün rəsmi veb saytına daxil olun:www.teffiko.com.
