Mərkəzdənqaçma nasosunun təməlinin quraşdırılması üçün ən yaxşı təcrübələr: təməl boltlar və yivləmə üçün altı kritik təlimat

Sənaye maye sektorunda,Teffikomühəndislər əsas prinsipi vurğulayırlar: “Nasosun dayanıqlığı eyni dərəcədə onun dizaynı və təməli ilə müəyyən edilir”. Bünövrə boltunun quraşdırılmasının dəqiqliyi iş zamanı mərkəzdənqaçma nasosun təbii tezliyini və vibrasiya səviyyələrini birbaşa diktə edir.

Aşağıda Teffikonun texniki qrupu tərəfindən tikinti arayışı üçün ümumiləşdirilmiş bünövrə boltu deşikləri və məhlul çəkmə prosedurları üçün altı mühüm texniki tələb verilmişdir.

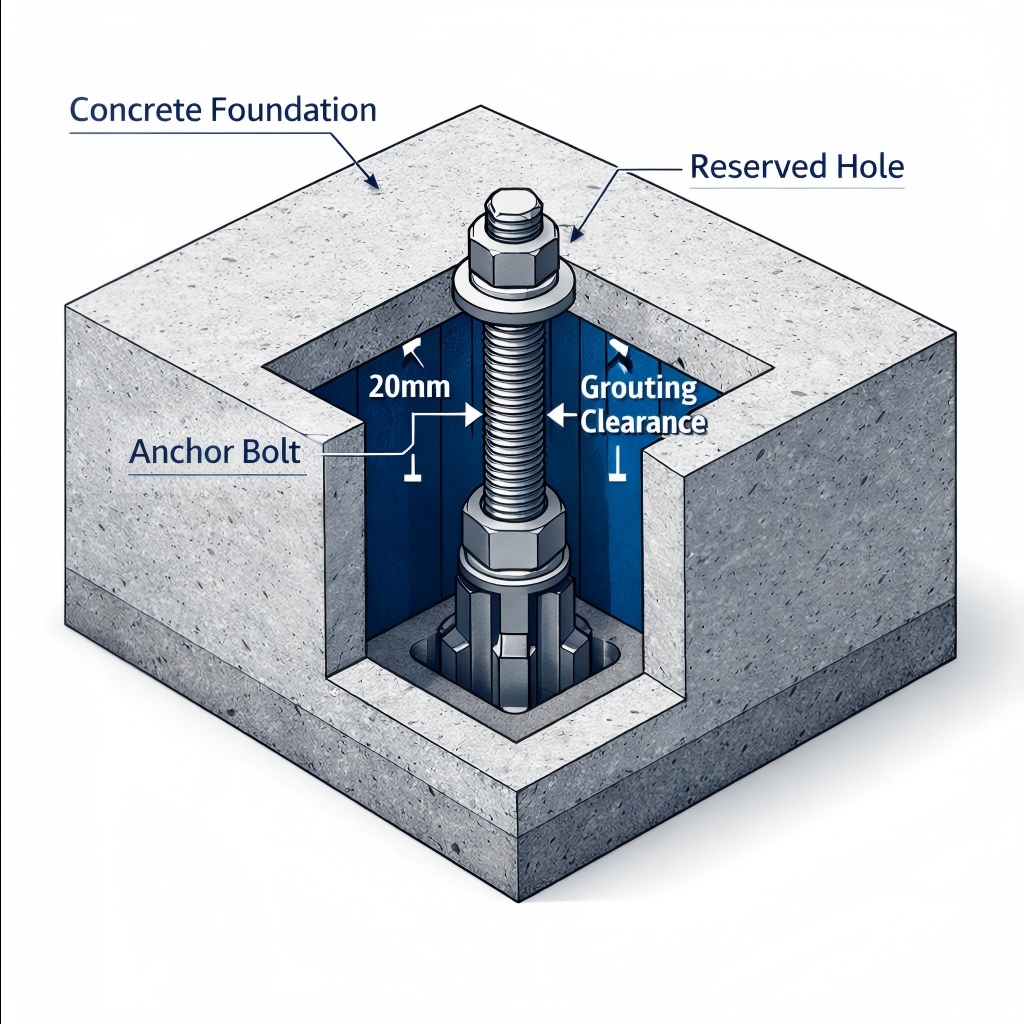

1. Dəqiq Yerləşdirmə: Ölçü Dəqiqliyi və Səviyyəlik

Dəqiqlik sabitliyin təməlidir. Doldurmadan əvvəl, nasos istehsalçısının texniki xüsusiyyətlərinə uyğun olaraq ciddi yoxlama məcburidir.

• Ölçü ardıcıllığı: Bünövrə boltlarının aralığı və diametri ciddi şəkildə nasosun bazası və ya vahid ölçülərinə uyğun olmalıdır. Hətta kiçik sapmalar məcburi montaja səbəb ola bilər və nasos şaftında ilkin gərginliyə səbəb ola bilər.
• Səviyyə tələbi: Bünövrənin səthinin düzlüyünün sapmasına hər metr üçün 0,5 mm (və ya avadanlıq istehsalçısı tərəfindən göstərildiyi kimi) nəzarət edilməlidir.
• Texniki məlumat: Bu tolerantlığın aşılması bərkidilmə zamanı nasos korpusunun burulma deformasiyasına səbəb olur. Bu, sızma və həddindən artıq vibrasiyaya gətirib çıxaran mexaniki möhür üzünün uyğunluğunu pozur - izah olunmayan möhür çatışmazlığının əsas səbəbi.

2. Konsolidasiya Texnikası: Əyilmə və yerdəyişmənin qarşısının alınması

Təməl cıvataları ətrafında düzgün beton konsolidasiyası struktur bütövlüyü üçün vacibdir.

• Əyilmənin qarşısını alın: Vibratorlar heç vaxt təməl boltlarına birbaşa təmas etməməli və ya yanal təzyiq göstərməməlidir. Birbaşa təmas boltların əyilməsinə səbəb ola bilər. Eğilmiş bolt, şaquli olmayan yük paylanması ilə nəticələnir və qoz interfeysində kəsmə gərginliyinin konsentrasiyası nöqtələri yaradır.
• Yerdəyişməni aradan qaldırın: Tökmə prosesi zamanı bütün daxil edilmiş hissələrin (boltlar və qolların) sıfır yerdəyişmə ilə sabit qalmasını təmin etmək üçün tikinti zamanı etibarlı bərkitmə tədbirləri həyata keçirilməlidir.

3. Zamanlamaya Nəzarət: 75% Güc Həddi və İkincil Grouting

Tələsik tikinti cədvəllərində vaxt çox vaxt ən çox diqqətdən kənarda qalan amildir.

• Güc həddi: Nasos qurğusunun düzəldilməsi, hizalanması və bərkidilməsindən əvvəl ilkin təməl betonu nəzərdə tutulmuş sıxılma dayanıqlığının ən azı 75%-nə çatmalıdır. Vaxtından əvvəl yükləmə bünövrənin qeyri-bərabər çökməsi riskini yaradır.
• Prosesin ardıcıllığı: İkinci dərəcəli grouting yalnız avadanlıq dəqiq şəkildə düzüldükdən və daimi olaraq sabitləndikdən sonra davam etməlidir.
• Optimal Qalınlıq: İkinci dərəcəli grouting qatının qalınlığı 30 mm ilə 70 mm arasında ciddi şəkildə saxlanılmalıdır.
• Texniki təhlil: 30 mm-dən daha nazik təbəqələr yükləri effektiv şəkildə ötürmək üçün kifayət qədər kütləyə malik deyil və çatlamağa meyllidirlər. Qalınlığı 70 mm-dən çox olan təbəqələr həddindən artıq büzülmə gərginliyi yaradır və daxili çatlamağa səbəb olur. 30-70 mm diapazon yükün ötürülməsi üçün təsdiqlənmiş "təhlükəsizlik zonasıdır".

4. İnterfeys Hazırlanması: Təmizlik və Rütubətə Nəzarət

Mövcud və yeni beton arasındakı əlaqə ikili qorunma tələb edən kritik zəif nöqtədir.

• Təmizləmə standartı: İkinci dərəcəli məhlul üçün nəzərdə tutulmuş səth bütün yağ, toz, süd və boş hissəcikləri təmizləmək üçün yaxşıca yuyulmalıdır.
• Nəmlik Vəziyyəti: Doldurmadan əvvəl substrat doymuş səth qurusu (SSD) olmalıdır - tam nəmlənmiş, lakin daimi su olmadan. Bu, köhnə betonun yeni məhluldan nəm udmasının qarşısını alır, bu da yapışma gücünü pozar.
• Aşağı temperatur ehtiyatı: Əgər ətraf mühitin temperaturu 0°C-dən aşağı düşərsə, birləşmə qabiliyyətini məhv edən interfeysdə donmanın qarşısını almaq üçün dərhal anti-donma tədbirləri həyata keçirilməlidir.

5. Material seçimi: Yüksək Güclü İncə Doldurucu Beton

Çoxmərhələli mərkəzdənqaçma nasoslar kimi yüksək dəqiqlikli avadanlıqlar üçün materialın spesifikasiyası böyük əhəmiyyət kəsb edir.

• Aqreqatın spesifikasiyası: Məhlulun dar boltlar deşiklərini və əsas boşluqlarını boşluqlar olmadan tam doldurmasını təmin etmək üçün incə çınqıl betona üstünlük verilir.
• Güc iyerarxiyası: Doldurma materialının sıxılma gücü dərəcəsi əsas təməl betonundan bir dərəcə yüksək olmalıdır.
• Mühəndislik prinsipi: Burada “güclü qabıq, zəif nüvə” anlayışı etibarsızdır. Nasosun istismarı zamanı yaranan dinamik yükləri effektiv şəkildə dağıtmaq, bünövrənin özünə stress zədələnməsinin qarşısını almaq üçün quraşdırma təbəqəsi əsasdan daha güclü olmalıdır.

6. Qurutma mühiti: 5°C-dən aşağı istilik qorunması

Qurutma uzunmüddətli dayanıqlıq üçün son və ən həlledici addımdır.

• Kritik Temperatur Həddi: Ətraf mühitin temperaturu 5°C-dən aşağı düşdükdə, sementin nəmləndirilməsi reaksiyası əhəmiyyətli dərəcədə yavaşlayır və gücün inkişafına mane olur.
• Məcburi tədbirlər: İkinci dərəcəli grouting qatının bütün müalicə müddəti ərzində ciddi istilik izolyasiyası və ya isitmə tədbirləri tətbiq edilməlidir.
• Risk Xəbərdarlığı: Aşağı temperaturda düzgün olmayan bərkitmə məhlul təbəqəsinin dizayn gücünə çata bilməməsi ilə nəticələnə bilər və nasosun istismarı zamanı gizli struktur nasazlığı riski yarada bilər.

Nəticə

“Müvəffəqiyyəti və ya uğursuzluğu təfərrüatlar müəyyənləşdirir” sözü xüsusilə aktualdırmərkəzdənqaçma nasosuquraşdırma. Qorunan deşiklərin ölçü dəqiqliyindən tutmuş ikinci dərəcəli yivləmənin ciddi protokollarına və millimetr səviyyəli boltun dəqiqliyinə qədər hər bir addım bir-birinə bağlıdır.Teffikopeşəkar icra və keyfiyyət təminatı vasitəsilə nasos avadanlığının sabit və etibarlı işləməsini təmin edərək, hər bir detala nəzarət etmək üçün bu ciddi standartlara əməl edir.
