a-nın həndəsi emiş qaldırıcısının Hg hesablanmasımərkəzdənqaçma nasosunasosun quraşdırılması dizaynında əsas prosedurdur. Kavitasiyanın baş verib-verməyəcəyini, nasosun sabit su çəkib çəkə bilməyəcəyini və uzun müddət səmərəli işləyə biləcəyini birbaşa müəyyənləşdirir. Qeyri-kafi su çıxışı, yüksək səs-küy və vibrasiya, çarxın zədələnməsi və tez-tez avadanlığın nasazlığı kimi bir çox nasazlıqlar mahiyyətcə həndəsi emiş qaldırıcı Hg və ya həddindən artıq quraşdırma hündürlüyünün səhv hesablanmasından qaynaqlanır.

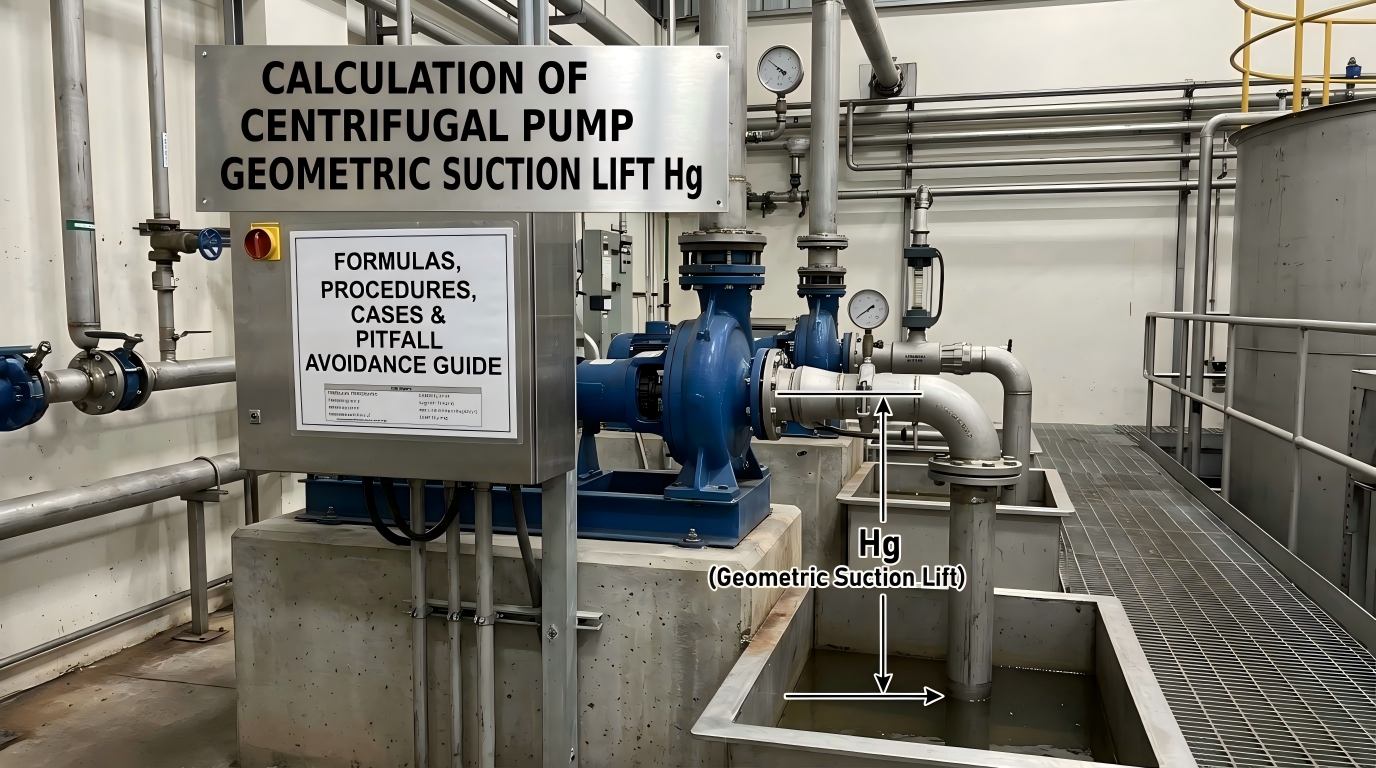

Mərkəzdənqaçma nasosun həndəsi emiş qaldırıcı Hg, metrlə (m) ölçülən nasos çarxının mərkəz xətti ilə emiş çəninin maye səthi arasındakı şaquli hündürlük fərqinə aiddir. O, nasosun maye udma qabiliyyətini qiymətləndirmək və kavitasiyanın qarşısını almaq üçün əsas nəzarət parametri kimi xidmət edir.
Ümumi sənaye quraşdırma mühakimə meyarları:
Bir sözlə, Hg özbaşına quraşdırma ölçüsü kimi təyin edilə bilməz. Nasosun təhlükəsiz, uzunmüddətli və sabit işləməsi üçün məcburi göstərici rolunu oynayan dəqiq hesablama və iş şəraitinin korreksiyası vasitəsilə əldə edilməlidir.
Nasos Hg-nin hesablanması nasos istehsalçıları tərəfindən ölçülən iki əsas parametrə əsaslanır ki, bu da yeni başlayanlar üçün ən qarışıq anlayışlardır.
İcazə verilən emiş qaldırıcı Hs, mərkəzdənqaçma nasosunun maye udma qabiliyyətini birbaşa əks etdirən nasosun giriş təzyiqində p₁ maksimum icazə verilən vakuum dərəcəsinə aiddir.
Əsas qayda: Hs-in qiyməti nəzəri hesablamalardan alınmır; o, nasos istehsalçıları tərəfindən eksperimental olaraq ölçülür və mühəndis personalının istinad etməsi üçün nasos kataloqlarında və ad lövhələrində qeyd olunur.
İstehsalçılar tərəfindən müəyyən edilmiş standart sınaq şərtləri: Standart Hs dəyəri 1,013×10⁵ Pa standart atmosfer təzyiqi altında 20°C təmiz su üçün kalibrlənmişdir. Sahədə hündürlük, suyun temperaturu və ya daşınan mühit dəyişdikdə, iş şəraitinin dəyişdirilməsi həyata keçirilməlidir. Kataloq parametrlərinin birbaşa tətbiqi ciddi hesablama səhvlərinə səbəb olacaqdır.
Xalis müsbət emiş başlığı Δh, həmçinin tələb olunan xalis müsbət emiş başlığı NPSHr adlanır, daha çox neft nasoslarının və yüksək dəqiqlikli sənaye nasoslarının quraşdırılması hündürlüyünü hesablamaq üçün istifadə olunur. O, nasosun maye emişi üçün icazə verilən vakuum dərəcəsini, yəni, metr vahidi ilə nasosun son icazə verilən quraşdırma hündürlüyünü əks etdirir.
Hs parametrlərinə uyğun olaraq, kataloqlarda sadalanan NPSHr mühit olaraq 20°C təmiz su ilə sınaqdan keçirilir. Yağı, kimyəvi mayeləri və digər xüsusi mühitləri daşıyarkən ayrıca düzəliş tələb olunur.
Sahədə mühəndis istifadəsi üçün sadələşdirilmiş emiş qaldırıcı hesablama düsturu:
Emiş Lifti = Standart atmosfer təzyiqi su sütunu (10,33 m) − Tələb olunan NPSHr Δh − Təhlükəsizlik həddi (0,5 m)
Standart atmosfer təzyiqi 10,33 metr hündürlüyü olan vakuum boru kəmərini dəstəkləyə bilər. 0,5 metrlik təhlükəsizlik marjası dəyişkən iş şəraiti nəticəsində yaranan ani kavitasiyanın qarşısını almaq üçün geniş yayılmış sənaye standartıdır.
Sahədə mühəndislik üçün düsturlar bütün təmiz su nasoslarına, yağ nasoslarına və kimyəvi nasoslara aid olan avadanlıq növü və hesablama ssenariləri əsasında dəqiq hesablama düsturlarına və sürətli qiymətləndirmə düsturlarına bölünür.
Hg = (Pa − Pv) / ρg − NPSHr − hw
Bu düstur əksər mərkəzdənqaçma nasosları üçün dəqiq hesablamalara aiddir və layihə institutları və tikinti qrupları üçün üstünlük verilən düsturdur.
Hg = Hs1 − hw
Hs1 faktiki iş şəraiti üçün düzəldilmiş icazə verilən emiş qaldırıcısı deməkdir; hw emiş boru kəmərinin ümumi itkisini əks etdirir. Bu düstur birbaşa sürət başlığı əhəmiyyətsiz olduqda tətbiq oluna bilər.
Hg = 10,33 - Δh - 0,5
Tez yerində yoxlama, avadanlığın yoxlanılması və vaxtdan səmərəli istifadə üçün ilkin sxemin dizaynı üçün uyğundur.
Parametr tərifləri:
İstehsalçılar tərəfindən təqdim olunan Kataloq Hs dəyərləri yalnız standart atmosfer təzyiqi altında 20°C təmiz suya aiddir. Sahədə iş şəraiti fərqli olduqda, mühəndislik işçilərinin 90% -nin səhv etdiyi bir keçid məcburidir.
Hs1 = Hs + Ha - 10,33 - Hv + 0,24
İki addımlı çevrilmə tələb olunur:
Addım 1: Hs1 əldə etmək üçün kataloq Hs dəyərini yuxarıdakı təmiz su düsturu ilə düzəldin.
Addım 2: Mühitə uyğun ekvivalent icazə verilən sorma qaldırıcısını əldə etmək üçün xüsusi mühitin sıxlığı, özlülüyü və buxarlanma xüsusiyyətlərinə əsaslanaraq Hs1-də ikincil korreksiya aparın, sonra hesablama sapmalarından qaynaqlanan avadanlıq nasazlıqlarının qarşısını almaq üçün nəticəni Hg hesablama düsturuna əvəz edin.
Verilmiş şərtlər: Mərkəzdənqaçma nasosunun tələb olunan NPSHr Δh = 4,0 m, mühit standart iş şəraitində təmiz sudur.
Hesablama prosesi:
Emiş qaldırıcısı = 10,33 − 4,0 − 0,5 = 5,83 m
Nəticə: Bu nasosun təhlükəsiz quraşdırılması hündürlüyü 5,83 m-dən aşağı olmalıdır.
Verilmiş şərtlər: Kataloqun icazə verilən sorma qaldırıcısı Hs = 5,7 m, sorma boru kəmərinin ümumi müqaviməti hw = 1,5 mH₂O, yerli atmosfer təzyiqi = 9,81×10⁴ Pa, sürətin başlığı nəzərə alınmır. Müvafiq olaraq 20°C təmiz su və 80°C isti su üçün icazə verilən həndəsi emiş liftini hesablayın.
Yerli atmosfer təzyiqi istehsalçının standart sınaq vəziyyətinə yaxındır, ona görə də Hs korreksiyasına ehtiyac yoxdur.
Hg = Hs - hw = 5,7 - 1,5 = 4,2 m
Nəticə: 20°C təmiz su üçün nasosun quraşdırılması hündürlüyü təhlükəsiz istismar üçün 4,2 m-dən çox olmamalıdır.
Hs korreksiyası yüksək temperaturlu su üçün məcburidir. Axtarış cədvəli məlumatları: 80°C suyun doymuş buxar təzyiqi = 47,4 kPa, müvafiq Hv = 4,83 mH₂O; yerli atmosfer təzyiqi Ha ≈ 10 mH₂O.
Hs1 = 5,7 + 10 − 10,33 − 4,83 + 0,24 = 0,78 m
Quraşdırma hündürlüyünü hesablamaq üçün düzəldilmiş Hs1-i əvəz edin:
Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 m
Əsas nəticə: Mənfi Hg dəyəri bu yüksək temperaturlu iş şəraitində emiş liftinin quraşdırılmasının qadağan edildiyini bildirir; su basmış emişin quraşdırılması məcburidir. Nasosun gövdəsi çənin maye səthindən ən azı 0,72 m aşağıda olmalıdır, əks halda şiddətli kavitasiya və emiş itkisi baş verəcəkdir.
Bu əsas amillərin mənimsənilməsi quraşdırma sxemlərinin tez optimallaşdırılmasına və kavitasiya nasazlığının kök səbəbinin qarşısının alınmasına imkan verir:
Hündürlük və suyun temperaturu üçün düzəliş edilmədən orijinal kataloq Hs və NPSHr parametrlərinin birbaşa istifadəsi hesablama nəticələrinin tamamilə təhrif edilməsinə səbəb olur.
Yalnız nəzəri hesablamalara əsaslanaraq, emiş boru kəmərinin baş itkisinə laqeyd yanaşmaq, həddindən artıq faktiki quraşdırma hündürlüyünə və nasosun kavitasiyasına səbəb olur.
Təhlükəsizlik marjası qorunmur, hesablanmış limit dəyərində quraşdırma. Kavitasiya boru kəmərinin miqyası və ya iş şəraitinin dəyişməsindən dərhal sonra baş verir.
Mənfi Hg dəyərləri ilə göstərilən su basmış emiş tələbinə məhəl qoymayaraq, yüksək temperatur mühiti və yüksək hündürlükdə tətbiqlər üçün məcburi emiş qaldırıcısının quraşdırılması.
Təmiz su düsturlarının neft və kimyəvi mühitlərə ikinci dərəcəli korreksiya etmədən birbaşa tətbiqi.
Mənfi Hg o deməkdir ki, nasos emiş qaldırıcı qurğu vasitəsilə maye çəkə bilməz. Havanın daxil olması və kavitasiya risklərini tam aradan qaldırmaq üçün nasosun giriş mərkəzi xətti emiş çəninin maye səthinin altında yerləşdirilməklə, su basmış emiş sxemi tələb olunur. Bu sxem yüksək temperaturlu su, kimyəvi mayelərin daşınması və yüksək hündürlükdə tətbiqlər üçün geniş istifadə olunur.
Kataloq Hs dəyərləri standart atmosfer təzyiqi altında yalnız 20°C təmiz su üçün kalibrlənmiş eksperimental məlumatlardır. Sahədə hündürlükdə, suyun temperaturunda və ya daşınan mühitdə hər hansı dəyişiklik maye buxarının təzyiqini və atmosfer təzyiqini dəyişir, hesablamalar üçün Hs-dən əvvəl iş şəraitinin çevrilməsini tələb edir.
Daha böyük tələb olunan NPSHr Δh daha zəif anti-kavitasiya performansına və aşağı icazə verilən quraşdırma hündürlüyünə uyğundur. Daha kiçik NPSHr daha yaxşı maye udma qabiliyyəti və daha yüksək icazə verilən quraşdırma hündürlüyü təmin edir.
Sahədə qeyri-müəyyənliklərə suyun temperaturunun dəyişməsi, boru kəmərinin miqyasının dəyişməsi, axın dəyişiklikləri və təzyiq sapmaları daxildir. Qorunan 0,5 m təhlükəsizlik marjası ani kavitasiyanın qarşısını alır və avadanlığın uzunmüddətli stabil işləməsini təmin edir.
Mərkəzdənqaçma nasosunun həndəsi emiş qaldırıcısının Hg hesablanması iki əsas parametr üzrə mərkəzləşir: icazə verilən emiş qaldırıcı Hs və tələb olunan NPSHr Δh. Sürətli qiymətləndirmə standart iş şəraiti üçün işləyir, qeyri-standart ssenarilər üçün suyun temperaturu, hündürlük və mühit üçün düzəliş məcburidir. Hg-nin müsbət və ya mənfi dəyəri, nasosun kavitasiyası, anormal səs-küy, qeyri-kafi su çıxışı və pervane zədələnməsinin qarşısını almaq üçün əsas rol oynayan emiş qaldırıcısının və ya su basmış emiş qurğusunun qəbul edilib-edilmədiyini birbaşa müəyyən edir. Mühəndislik tətbiqləri üçün, düzəldilməmiş kataloq parametrlərinin birbaşa istifadəsi və nəzəri limit dəyərində quraşdırma qəti qadağandır. Nasosun səmərəli, dayanıqlı və uzunmüddətli işləməsini təmin etmək üçün iş şəraitinin yerində korreksiyası və ehtiyat təhlükəsizlik marjası ilə dəqiq hesablama tələb olunur.
-
