Ümumi flushing planlarının ətraflı izahı 1/11/53a / 53b

Quraşdırmada, sənaye maye sistemlərinin istismara verilməsi, istismarı və saxlanılması, (məsələn, nasoslar, klapanlar, boru kəmərləri, istilik dəyişdiriciləri və digər avadanlıqlar), çirkləri (qaynaq şlak, toz, yağ, yağ ləkələri) silmək və avadanlıqların təhlükəsiz işləməsini təmin etmək üçün əsas prosesdir.

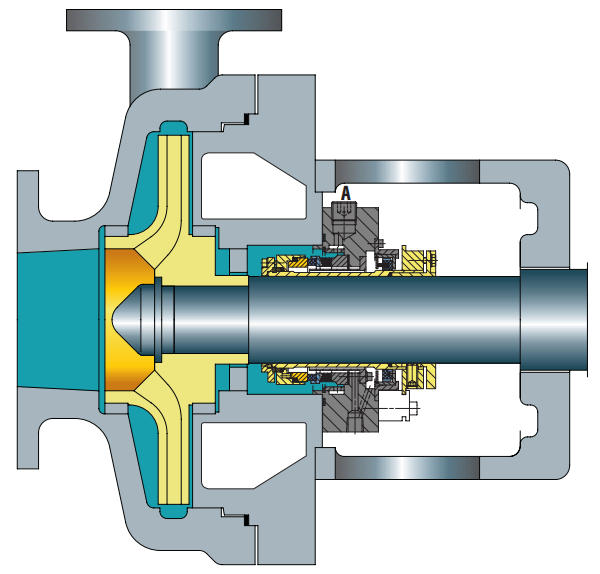

I. Plan 1: Tək döngə düz düzənlik (əsas universal tip)

1. Əsas tərif

Plan 1, heç bir xarici boru kəməri tələb etmir.

2. Tətbiq olunan ssenarilər

• Ümumiyyətlə üfüqi nasoslar üçün istifadə olunur.
• Qalınlaşmağa, bərkikməyə və ya polimerləşməyə meylli olan yüksək özlülük mayeləri.
• ANSI nasosları üçün daha uyğundur.

3. Ehtiyat tədbirləri

• Flushing mayeinin axın sürəti, istiliyi mexaniki möhür otağından çıxarmaq üçün kifayət olmalıdır.
• Plan 11-dən fərqli olaraq, qızarmış maye nadir hallarda möhür üzünə yönəldilmişdir.
• Çirkli məhsullar üçün tövsiyə edilmir, çünki onlar sulu boru kəmərini asanlıqla tıxaya bilər.
• Şaquli nasoslara tətbiq olunmur.

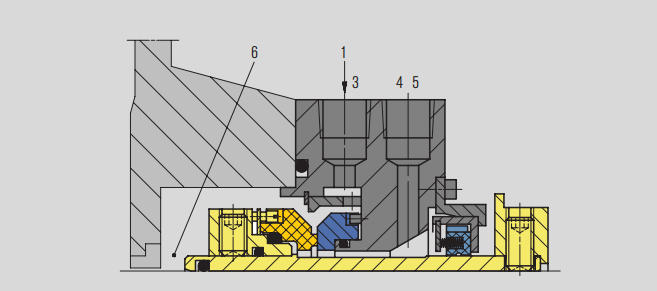

Möhür kamerasının təfərrüatları

1. Flushing portu (f), qoşulmuşdur (mümkün gələcək maye maye və ya şaquli nasosların havalandırılması üçün)
2. Vent portu (v), lazım olduqda
3. İstilik / soyutma giriş (Salam və ya Ci), İstilik / Soyutma Outlet (Ho və ya CO), lazım olduqda
4. Soyuducu su axını dərəcəsi (Q)
5. Drenaj limanı (d)
6. Möhür kamerası

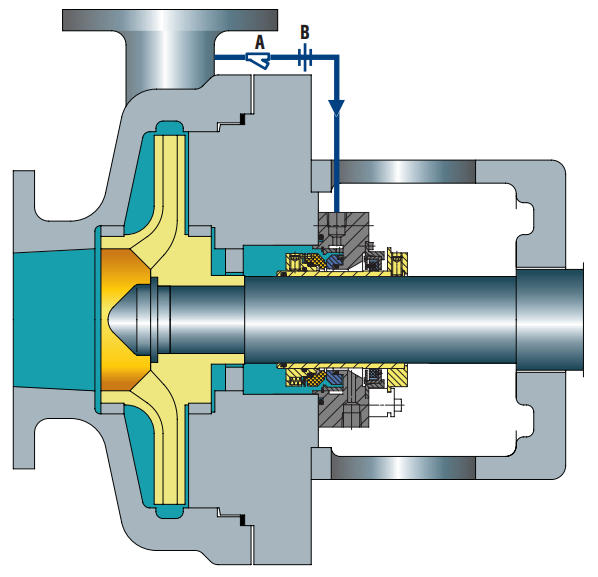

II.

1. Əsas tərif

• Bütün tək möhürlər üçün standart flushing planı.
• Üfüqi nasoslar üçün qızar və öz-özünə quran plan kimi xidmət edir.
• Seal Palatasında əlavə buxar təzyiqi marjası yaratmağa kömək edir.
• Flushing maye axınını mexaniki möhürə qədər məhdudlaşdırmaq üçün axın idarəetmə orificlərindən istifadə edir.
• Soyutma və yağlama etmək üçün paylanmış çiçəklənmədən istifadə edir.

2. Tətbiq olunan ssenarilər

• Ümumiyyətlə, bütün ümumi məqsədlər üçün uyğun, nasos axıdılması limanı ilə möhür otağı təzyiqi arasındakı təzyiq fərqi istisna olmaqla.

3. Ehtiyat tədbirləri

• Yüksək baş tətbiqlər üçün orifice ölçüsü və / və ya sayı çox diqqətlə hesablanmalıdır.
• Boğaz bulaq təmizlənməsi və orifice ölçüsü birlikdə axan mayenin möhürə düzgün axmasını təmin edir.
• Boşaltma limanı ilə möhür kamerası arasında fərqi həmişə yoxlayın.
• Qatı, aşındırıcı və ya asanlıqla polimerləşdirilə bilən maddələrin qarşısını alan medianın qarşısını almaq lazımdır.
• Orifice boşqabının tıxanması, boru kəmərinin yuxarı və alt hissəsinin aşağı hissəsini yoxlamaqla təsdiqlənə bilər.

Möhür kamerasının təfərrüatları

Soyutma və yağlama etmək üçün paylanmış çiçəklənmədən istifadə edir.
3.Palling port (f)
4.Cooler (Q)
4.Falling (f)
6.Seal kamerası



Plan 11-dən fərqli olaraq, qızarmış maye nadir hallarda möhür üzünə yönəldilmişdir.

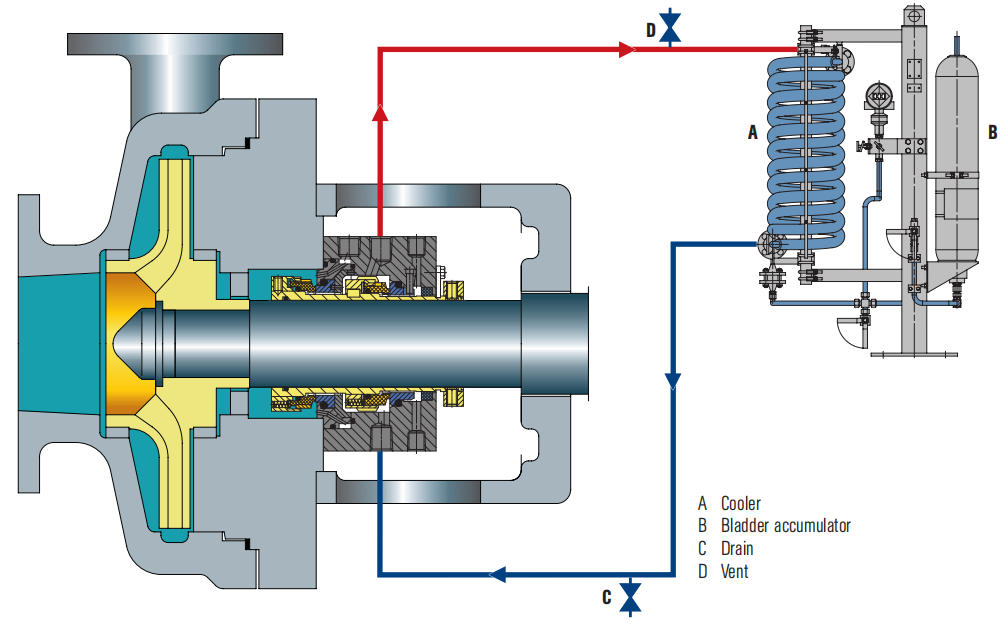

1. Əsas tərif

• Tankın təzyiqi itirilmədiyi təqdirdə, pompalı orta atmosferə sızmayacaq.
• Təzyama bir azot mənbəyi tələb edir.
• Şaquli nasoslara tətbiq olunmur.
• Baryer mayesinin dövriyyəsini təmin etmək üçün daxili dövriyyə cihazından istifadə edir.
• Bariyer maye prosesi daxili möhür üzü ilə mühitinə daxil olur.

2. Tətbiq olunan ssenarilər

• Məhsulun mühitinin seyreltilməsinə icazə verildiyi iş şəraiti üçün uyğundur.
• Orta möhür üzü üçün yağ yağlama verə bilmədiyi iş şəraiti üçün uyğundur.
• İzolyasiya təzyiqinin 16 bara (232 psi) qədər olduğu ssenarilər üçün uyğundur.

3. Ehtiyat tədbirləri

• Mənbə təzyiqinin tələb olunan təcrid təzyiqindən daha yüksək olduğundan əmin olun.
• Avadanlıqlara başlamazdan əvvəl sistemi havalandırın.
• Möhürün giriş və çıxış boru kəmərlərinin temperaturunu izləyin.
• Anbar anbarının maye səviyyəsində bir damla daxili və / və ya xarici möhürlərin sızmasını göstərir.
• İzolyasiya təzyiqinin hər zaman ən azı 1.4 bar (20 psi), möhür kamerasına təzyiqdən daha yüksək olduğundan əmin olun.
• İzolyasiya təzyiqi 16 bardan (232 psi) -dən çoxdursa, plan 53B, 53C və ya 54 plan qəbul edilməlidir.
• Məhsul mühitinin çirklənməsinə icazə verilməməsi müddətində Proses mühəndisi ilə təsdiqləyin.
• Qatı, aşındırıcı və ya asanlıqla polimerləşdirilə bilən maddələrin qarşısını alan medianın qarşısını almaq lazımdır.

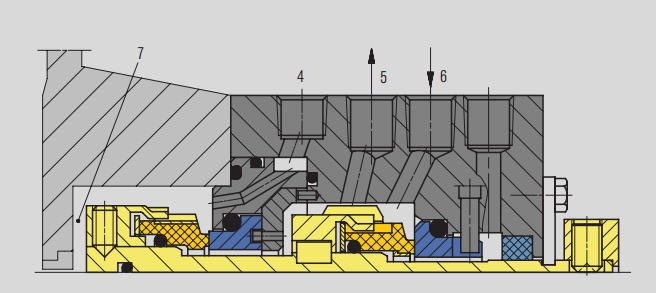

Möhür kamerasının təfərrüatları

4.Falling (f)

5.Qırmızı maneə outlet (lbo)

6.Qırmızı maneə inleti (LBI)

7.Seal kamerası

Ümumiyyətlə üfüqi nasoslar üçün istifadə olunur.

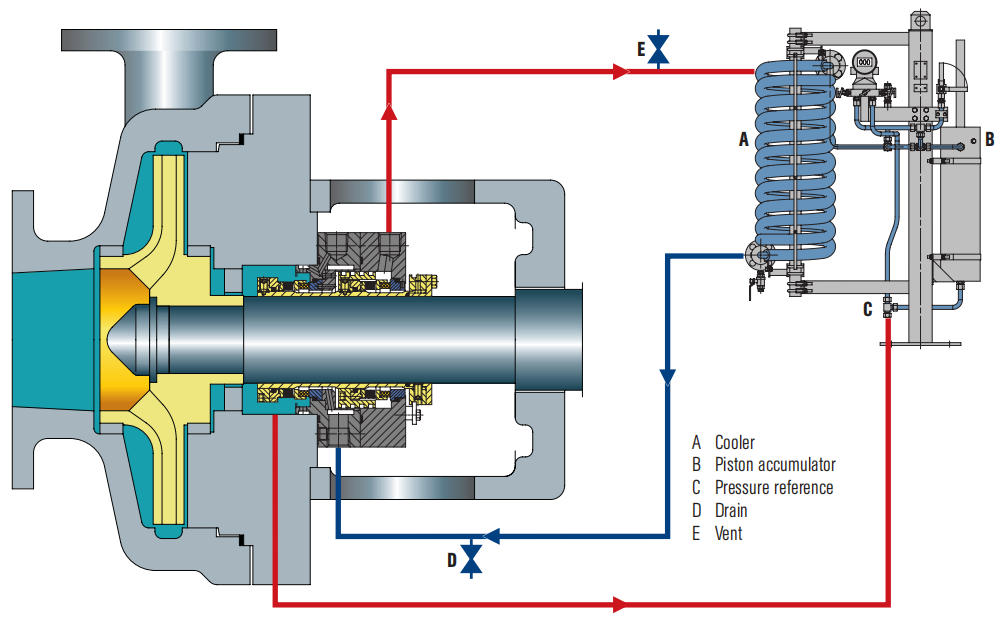

1. Əsas tərif

• Baryer maye və azotu, 53a planına bənzər azot və maneə mayesinin qarışdırılmasına mane ola biləcək bir diafraqma ilə ayrılmışdır.
• Çubuqlu orta, mesane təzyiqi itirilmədikcə atmosferə sızmayacaqdır.
• Müstəqil bir sistem olaraq yüksək etibarlılıq və daimi azot mənbəyi və xarici təzyiq tələb etmir.
• İstilik bərpa bir su və ya hava soyuducu vasitəsilə həyata keçirilir.
• Bariyer maye prosesi daxili möhür üzü ilə mühitinə daxil olur.

2. Tətbiq olunan ssenarilər

• Məhsulun mühitinin seyreltilməsinə icazə verildiyi iş şəraiti üçün uyğundur.
• Mühitin daxili möhürü üzünü çırpındığı iş şəraiti üçün uyğundur.
• Orifice boşqabının tıxanması, boru kəmərinin yuxarı və alt hissəsinin aşağı hissəsini yoxlamaqla təsdiqlənə bilər.
• İzolyasiya təzyiqinin 16 bar (232 psi) -dən yüksək olduğu və plan 53a qəbul edilə bilmədiyi ərizə ssenariləri üçün uyğundur.

3. Ehtiyat tədbirləri

• Məhsul mühitinin çirklənməsinə icazə verilməməsi müddətində Proses mühəndisi ilə təsdiqləyin.
• İzolyasiya maye və nasoslu mühit arasındakı uyğunluğu yoxlayın.
• İbtidai diafraqmasının işləmə temperaturunda tələb olunan təcrid təzyiqinə nail olmaq üçün mesane diafraqasının düzgün təzyiq göstərilməsini təmin edin.
• Avadanlıqlara başlamazdan əvvəl sistemi havalandırın.
• Möhürün giriş və çıxış boru kəmərlərinin temperaturunu izləyin.
• İzolyasiya təzyiqinin hər zaman ən azı 1.4 bar (20 psi), möhür kamerasına təzyiqdən daha yüksək olduğundan əmin olun.
• Akkumulyatorda təcrid mayeinin kiçik tutumuna görə istilik dağılması effekti soyuducunun səmərəliliyindən asılıdır.

Möhür kamerasının təfərrüatları

3.Pressure Referans nöqtəsi

4.Falling (f)

5.Qırmızı maneə çıxışı (lbo)

6.Qırmızı maneə giriş (LBI)

7.Seal kamerası
