Su təchizatı, kimya mühəndisliyi, HVAC və digər sahələrdə tez-tez baş verən bu problemlər tez-tez mərkəzdənqaçma nasosunun əsas "təlimat kitabçasını" - performans əyrisini səhv oxumaqdan və ya məhəl qoymamaqdan qaynaqlanır. Sənayedə geniş istifadə olunan əsas avadanlıq kimi, səmərəliliyin hər 1% artması amərkəzdənqaçma nasosuirimiqyaslı layihə üçün əməliyyat xərclərinə on minlərlə, hətta yüz minlərlə yuan illik qənaət demək olar.
Bu məqalə sizə nasos əyrilərini necə şərh etməyi öyrədəcək, təkcə onları necə oxumağınızı deyil, həm də optimal satınalma, istismar və texniki xidmət qərarlarını qəbul etmək üçün onlardan necə istifadə edəcəyinizi öyrədəcək.

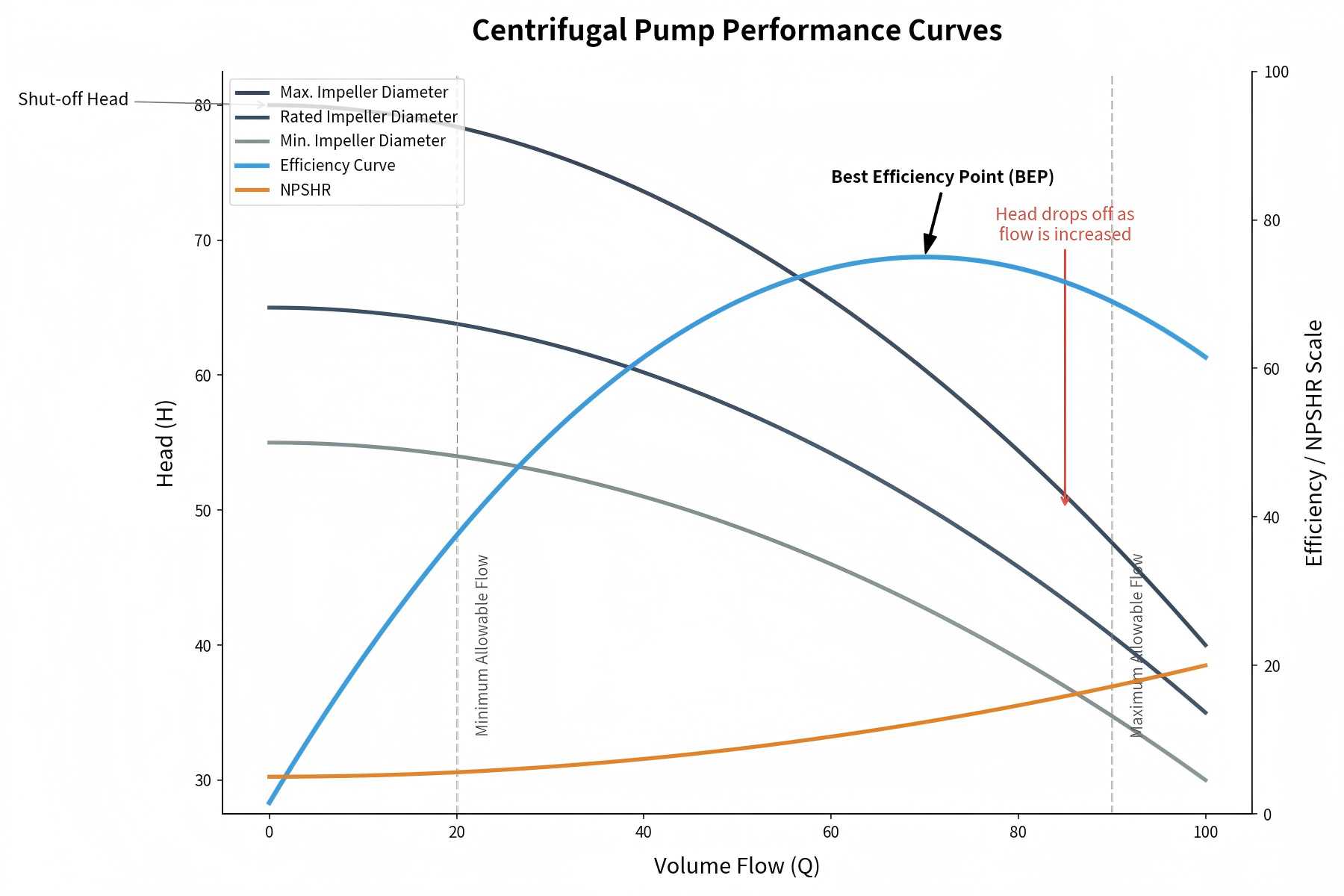

Baş axını əyrisi (H-Q əyrisi) nasos əyrisinin ən əsas hissəsidir. O, sabit sürətlə nasosun başlığı (nasosun mayeni qaldıra biləcəyi hündürlük) və axın sürəti (vahid vaxtda nasos tərəfindən verilən mayenin həcmi) arasındakı əlaqəni təsvir edir. Tipik olaraq, baş şaquli ox (Y oxu) və axın sürəti üfüqi ox (X oxu) üzərində qurulur.
H-Q əyrisindən əsas nəticə çıxarmaq olar: axın sürəti artdıqca baş tədricən azalır. Bunun səbəbi, çarxdan və nasosun korpusundan daha çox maye keçdikcə nasosun içərisində maye sürtünməsi və turbulentlik güclənir və nəticədə təzyiq azalır. Məsələn, bir nasos dəqiqədə 50 gallon (gpm) bir axın sürətində 100 fut baş yarada bilər, axın sürəti 75 gpm-ə yüksəldikdə baş 80 fut-a enir - bu əlaqə əyridə aydın görünür.
Güc axını əyrisi (P-Q əyrisi) sabit sürətlə nasosun enerji istehlakı və axın sürəti arasındakı əlaqəni göstərir. Enerji istehlakı (at gücü və ya kilovat ilə) şaquli oxda, axın sürəti isə üfüqi oxda göstərilir.
H-Q əyrisindən fərqli olaraq, P-Q əyrisi yüksəliş meylini göstərir: axın sürəti artdıqca enerji istehlakı artır. Bunun səbəbi, nasosun daha çox maye çatdırmaq və daha çox sürtünmə və turbulentliyi aradan qaldırmaq üçün daha çox səy göstərməli olmasıdır. Bu əyrinin başa düşülməsi nasos mühərrikinin seçilməsi üçün çox vacibdir—mühərrik kiçik ölçülüdürsə, yüksək axın şəraitində həddindən artıq yüklənə bilər; böyük ölçüdə olarsa, enerji israfına səbəb olar.
Effektivlik-Axış əyrisi (E-Q əyrisi) müxtəlif axın sürətlərində nasosun səmərəliliyini əks etdirir. Səmərəlilik (faizlə ifadə olunur) şaquli oxda, axın sürəti isə üfüqi oxda göstərilir. Bu əyri nasosun maksimum səmərəliliklə işlədiyi axın sürətini göstərdiyi üçün enerji istehlakını azaltmaq üçün əsasdır.
Səmərəlilik əyrisi adətən "təpəşəkilli" olur: axın sürəti artdıqca səmərəlilik zirvəyə yüksəlir, sonra axın sürəti artmağa davam etdikcə tədricən azalır. Bu əyrinin zirvəsi Ən Yaxşı Səmərəlilik Nöqtəsi (BEP) adlanır - aşağıda ətraflı şəkildə izah olunur.
Nasos əyrisini oxumaq təkcə üç alt əyrini müəyyən etmək deyil, həm də nasosun işini təyin edən əsas məlumat nöqtələrini anlamaqdır. Aşağıda diqqət edilməli olan əsas elementlər var:
Ən Yaxşı Səmərəlilik Nöqtəsi (BEP) nasosun maksimum səmərəliliklə işlədiyi axın sürətinin və başlığın birləşməsidir ki, bu da E-Q əyrisinin zirvəsi və nasosun ən qənaətcil iş nöqtəsidir. Nasos seçərkən, sistemin tələb olunan iş nöqtəsinin (axın sürəti + başlıq) BEP-ə mümkün qədər yaxın olduğu modellərə üstünlük verin.
Pompanın BEP-dən uzaqda işləməsi enerji sərfiyyatının artmasına, çarxın və mühərrikin sürətlə aşınmasına və nasosun xidmət müddətinin qısalmasına gətirib çıxarır. Məsələn, 60 gpm-ə uyğun bir BEP ilə nasos 30 gpm (BEP axını sürətinin yarısı) ilə işləyərkən səmərəliliyin 20-30% azalması və vaxtından əvvəl uğursuzluqla üzləşə bilər.
İşləmə diapazonu (həmçinin performans diapazonu kimi tanınır) nasosun pervanəyə, motora və ya digər komponentlərə zərər vermədən təhlükəsiz işləyə biləcəyi axın sürətinə və baş intervalına aiddir. Bu diapazon nasosun minimum/maksimum axın sürəti və yüksəkliyi ilə müəyyən edilir və birbaşa H-Q əyrisində baxıla bilər.
İstehsalçılar adətən təhlükəsiz işləmə diapazonunu təmin etmək üçün nasosun BEP-in 70%-120%-i daxilində işləməyi tövsiyə edirlər. Bu diapazondan kənarda işləmək kavitasiya, həddindən artıq vibrasiya, motorun həddindən artıq istiləşməsi və digər problemlərə səbəb ola bilər.
Bağlama başlığı, H-Q əyrisi ilə şaquli oxun (Y oxu) kəsişməsi olan sıfır axında (yəni, boşaltma klapan bağlı olduqda) nasosun yarada biləcəyi maksimum başdır. Bağlanma başlığını başa düşmək sistemin dizaynı üçün vacibdir - sistemin statik başlığı nasosun bağlanma başlığını keçərsə, nasos mayeni çatdıra bilməyəcək.
Maksimum axın sürəti, H-Q əyrisinin və üfüqi oxun (X oxu) kəsişməsi olan sıfır başlıqda nasosun verə biləcəyi maksimum axındır (yəni, axın müqaviməti yoxdur). Bu dəyər nasosun sistemin maksimum axın tələbinə cavab verə biləcəyini müəyyən etməyə kömək edir.
Net Pozitiv Emiş Başlığı (NPSH) kavitasiyanın qarşısını almaq üçün əsas parametrdir - dağıdıcı bir fenomen, qeyri-kafi əmmə təzyiqi səbəbindən mayedə buxar qabarcıqlarının əmələ gəlməsi və nasos komponentlərinə zərər verir. NPSH, nasosun emişindəki maye təzyiqi ilə mayenin buxar təzyiqi arasındakı fərqdir.
Əksər nasos əyrilərinə NPSH əyrisi daxildir ki, bu da nasosun müxtəlif axın sürətlərində kavitasiya olmadan işləməsi üçün tələb olunan minimum NPSH-ni göstərir. Kavitasiyanın qarşısını almaq üçün sistemin mövcud NPSH-i nasosun tələb etdiyi NPSH-dən çox olmalıdır.
Bütün nasos əyriləri eyni formaya malik deyil - onların forması nasosun dizaynından asılıdır və müxtəlif əyri formalar müxtəlif tətbiq ssenarilərinə uyğundur. Aşağıda üç ən çox yayılmış nasos əyri forması verilmişdir:
Dik əyri nasosun aşağı axınlarda yüksək başlıq yarada biləcəyini göstərir. Bu növ əyri, qazan qidalandırma sistemləri, yüksək təzyiqli təmizləmə və ya mayenin nazik borulardan və ya yüksək müqavimətli sistemlərdən keçdiyi sənaye prosesləri kimi yüksək təzyiqli tətbiqlər üçün uyğundur.
Düz əyri nasosun aşağı başda yüksək axın verə biləcəyini bildirir. Suvarma sistemləri, soyutma qüllələri və ya bələdiyyə su təchizatı sistemləri kimi böyük axınlı, aşağı müqavimətli tətbiqlər üçün idealdır.
Sürətlə aşağı düşən əyri nasosun aşağı axınlarda kavitasiyaya meylli olduğunu göstərir. Bu cür nasoslar səmərəli işləmək üçün daha yüksək mövcud NPSH tələb edir və sabit axın sürəti və kifayət qədər emiş təzyiqi olan tətbiqlər üçün uyğundur.
Nasos əyrilərindən tam istifadə etmək üçün bu praktiki məsləhətlərə əməl edin - onlar düzgün nasosu seçməyə və onun işini optimallaşdırmağa kömək edəcək:
Doğru seçmək üçünmərkəzdənqaçma nasosu, əvvəlcə sistem tələblərini aydınlaşdırın, sonra nasos əyrisindən istifadə edərək tələbləri nasosun performansına uyğunlaşdırın. Aşağıda addım-addım təlimat verilmişdir:
Doğru nasosu seçdikdən sonra xərcləri azaltmaq və xidmət müddətini uzatmaq üçün nasos əyrisindən istifadə edərək onun işini optimallaşdıra bilərsiniz. Aşağıda əsas strategiyalar var:
