Bir nasos növü Spectrum diaqramını necə oxumaq olar: addım-addım bələdçi

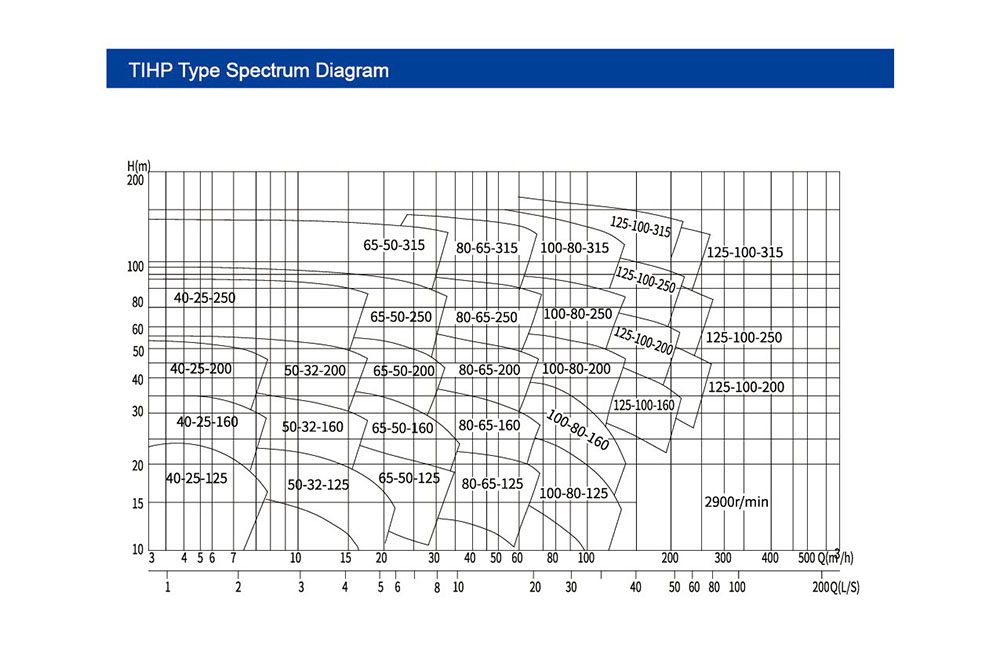

Ⅰ Bu nasos növü Spectrum diaqramını oxumaq üçün

1. Balta təfsiri

• Üfüqi Axis (X-Axis): Saatda kubmetr (m³ / saat) kubmetr (M³ / saat), soldan sağa artır.
• Şaquli Axis (Y-Axis): Metr (m) -də (m), altdan yuxarıya qədər artır.

Ⅱ. Əyrilər və zonalar

Diaqram, hər biri müəyyən bir nasos modelini təmsil edən çox sayda əyrilər və zonalar daxildir. Məsələn, "40-25-125" və "50-32-160" fərqli nasos modellərini ifadə edir.

• Qıvrımlardakı nöqtələr: bir əyridəki hər bir nöqtə, modelin müəyyən bir axın sürətində baş dəyərini göstərir. Məsələn, "40-25-125" zonası daxilində bir sıra nöqtələr bu model üçün müxtəlif axın nisbətlərində başını göstərir.

Ⅲ. Açar addımlar: İş nöqtəsi və seçim

1. Lazımi parametrləri müəyyənləşdirin: Dizayn axını dərəcəsini (Q₀) və dizayn başı (H₀) aydınlaşdırın. Məsələn, bir fabrikin 80 m-də 100 m³ / saat nəql etmək üçün bir nasos lazımdır.
2. İş nöqtəsini tapın: Y oxunda X-Axis və H₀-də Q₀ tapın; Onların kəsişməsi iş nöqtəsidir. Əgər nöqtə bir modelin çoxbucaqlı zonasına düşsə, bu model nəzəri olaraq tələbə cavab verir.
3. Misal: Q = 80 m³ / h və h = 80 m üçün, nöqtənin uyğunluğu qiymətləndirmək üçün "100-80-250" kimi zonalar içərisində olduğunu yoxlayın.

Yüksək səmərəli zonaya prioritetləşdirin: Bir zonanın sıx əyriləri və ya kölgəsi varsa (bəzi diaqramlarda qeyd olunur), yüksək səmərəli diapazon (səmərəliliyi ≥80%) göstərir. Optimal enerji qənaəti üçün işləyən məqamların bu zonanın içərisinə düşən modelləri seçin.

Ⅳ. Dönmə sürəti və əlavə məlumat

Doğrudan sağ küncdəki "2900 r / dəq" notu bu spektrdəki nasosların qiymətləndirilmiş sürətini (motorlu nasoslar üçün standart sürət) bildirir. Fərqli sürətlə (məsələn, 1450 r / dəq), performansını çevirmək üçün oxşarlıq qanunu istifadə edin:

• Axın dərəcəsi sürət üçün mütənasibdir.
• Baş sürət meydanına mütənasibdir.

Ⅴ. Tez seçim məntiqi

1. Q və H tələblərini müəyyənləşdirin, sonra müvafiq model zonasını tapın.
2. Zona Mərkəzinin yaxınlığında işləyən nöqtələri olan modelləri (yüksək səmərəli ərazi) prioritetləşdirin.
3. Sayt boru kəmərləri ilə uyğunluğu təmin etmək üçün modelin giriş / outlet diametrlərini (məsələn, 40, 50 mm) qeyd edin.

Ⅵ. Teffiko nasosları haqqında

Xülasə, Teffikonun 5-ci nəsil Tihp Nasos Növü Spectrum Diaqramı, axın baş koordinatları, model zonaları və performans əyriləri vasitəsilə tətbiq olunan iş şəraiti və yüksək səmərəli zonaları aydınlaşdırır. Parametrləri zonalara uyğunlaşdıraraq modelləri tez bir zamanda seçə bilərsiniz. Əyri təfsiri, iş şəraiti uyğunlaşma və ya xüsusi həllər haqqında suallar üçün Teffikonun peşəkar texniki komandası dəqiq seçim rəhbərliyi, performans simulyasiyası və quraşdırma dəstəyi təqdim edir. Ziyarət etməkwww.teffiko.comvə ya e-poçtsales@tekiko.comsənaye maye nəqliyyatını optimallaşdırmaq.
